3.1.1 Aspetti principali del DDD

Il Domain Driven Design è un approccio che si rivela ideale per la conduzione di progetti non banali che richiedono l’interazione di persone con background differenti. L’obiettivo è quello di evitare gli errori comuni che tendono a verificarsi in mancanza di una buona gestione e comunicazione. Più che un pattern o un framework, il DDD è una filosofia che rappresenta una guida.

Il Domain Driven Design è un approccio operativo che tenta di uniformare il modello di dominio con l’artefatto generato, cercando di muovere concetti fondamentali per l’ambito all’interno del software e della documentazione, che dovranno quindi rispecchiare in dominio utilizzando il giusto linguaggio. Il classico approccio di standardizzazione delle pratiche di analisi e progettazione, tende a deviare il software lontano dal contesto di dominio. Questo rende il prodotto poco robusto e solo parzialmente coerente con l’ambito. Per questo il DDD non è vincolato ad una particolare tecnologia o pattern di design, favorendo lo sviluppo mirato caso per caso. Tenta di trasmettere i costanti cambiamenti del dominio nel prodotto mantenendo una dualità costante che consente di ottenere un prodotto più coerente e leggibile sia per il team che per il cliente.

Generalmente utilizzato per progetti sia di medie che di grandi dimensioni che evolvono nel tempo, non è una metodologia o un architettura. Può essere visto come un approccio che coinvolge più strati socio-tecnologici orizzontalmente, dal business ai vincoli implementativi fino alle buone pratiche di coding.

Concetti chiave che DDD porta con sè:

• Strategia: ogni problema ha la sua soluzione, non esiste il famoso silver bullet, bisogna trovare il giusto approccio e non cercare di eccedere con eccessivi strumenti o tecniche ove non richiesti. Non tutte le parti del prodotto necessitano la stessa modellazione, applicare ogni feature dell’ approccio DDD per tutti i problemi può portare a problemi peggiori. DDD impone di identificare e distinguere il Core Domain; la parte che detiene il business value maggiore e di dedicarvi più risorse e tempo. Mentre per le restanti parti, i subdomain, è possibile utilizzare un approccio più conservativo.

• Learning: forse il passo più critico per ottenere un prodotto di qualità. Il processo di apprendimento deve essere costante e continuativo, consentendo di diffondere un sapere condiviso che incentiva la comunicazione e agevola la costruzione di una soluzione coerente e coesa con la terminologia del dominio. L’apprendimento ideale dovrebbe essere tale da faticare nel distinguere un Domain expert da un membro del team del progetto in chiave DDD.

• Linguaggi: la comunicazione è fondamentale all’interno di un team, il DDD spinge la classica comunicazione oltre i confini del team fino agli attori del dominio stesso promuovendo un linguaggio comune. Fondamentale che i concetti imparati e diffusi siano precisi, cercando di limitare o annullare l’ambiguità,tramite una serie raffinamenti che passa per il colloquio costante e la compartizzazione dei concetti.

• Modelli multipli: risolvere un problema con un singolo modello rende il tutto offuscato e poco strutturato, il DDD porta il concetto di Divide et impera a livello di modello promuovendo non solo una divisione il più semanticamente corretta e precisa ma anche una visione d’insieme fornita tramite una mappa delle interazioni che tenga traccia delle comunicazioni. Mette in campo anche pratiche per rendere il bordo dei concetti il più nitido e inalterato possibile.

• Architetture sofisticate: le tecnologie si sono evolute e il DDD ne ha preso nota, il DDD promuove l’utilizzo e la progettazione di architetture dedicate al problema e il distaccamento da approcci classici per le parti core del dominio.

• Advance and clean coding: il DDD non è adatto a progetti semplici one shot. Il suo focus risiede in quei prodotti fatti per evolversi e durare nel tempo, promuovendo lo studio continuo del dominio che è in costante cambiamento. Per questo non è sufficiente mantenere il codice alla buona. Al contrario è necessario mettere in campo tutte le good practice del caso, lasciando del clean code capibile e facilmente evolvibile in qualcosa anche di drasticamente diverso.

Gli aspetti principali del DDD sono:

• Dominio: è l’area tematica in cui si inserisce il progetto che si vuole realizzare. La corretta definizione del dominio è di estrema importanza in quanto esso rappresenta il perno attorno a cui ruota tutto il DDD. La figura dell’esperto del dominio rappresenta pertanto una risorsa inestimabile poiché grazie ad essa è possibile avere una visione reale dell’ambiente in cui si andrà ad operare.

• Modello: Una rappresentazione distillata delle regole, assunzioni e scelte del modello. Descrive e astrae dando una formula snella alle tematiche, utilizzato per risolvere problemi correlati al dominio stesso.

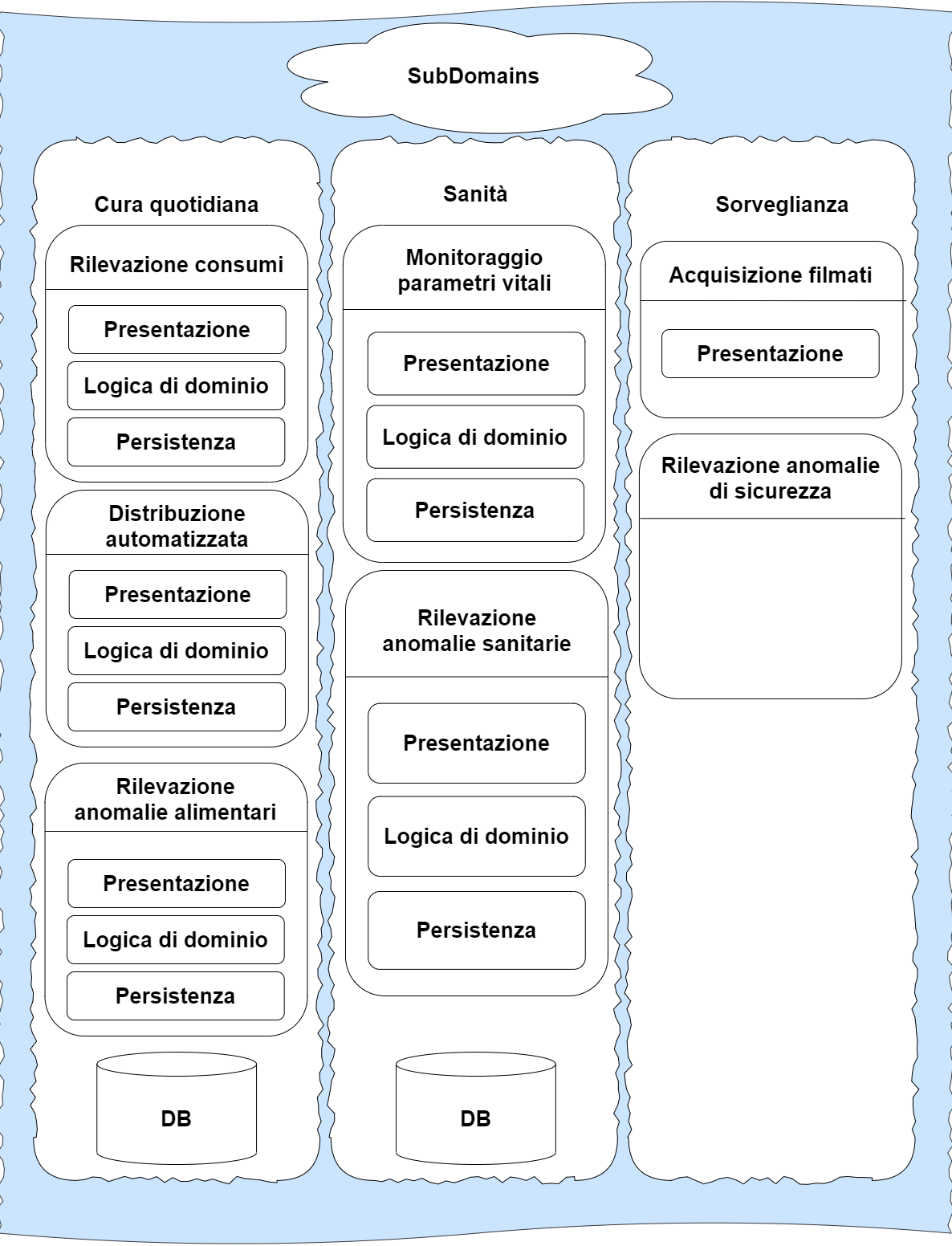

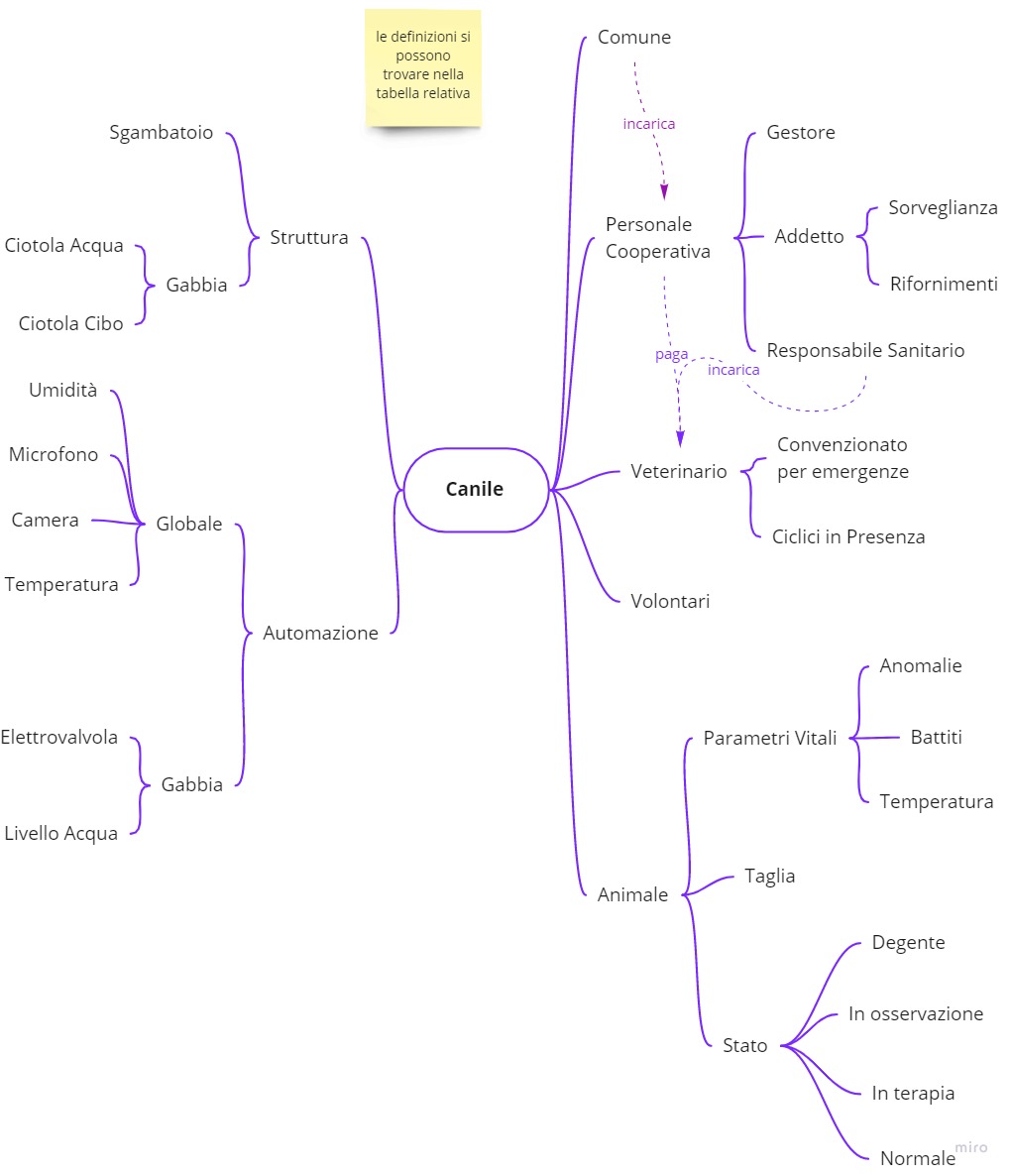

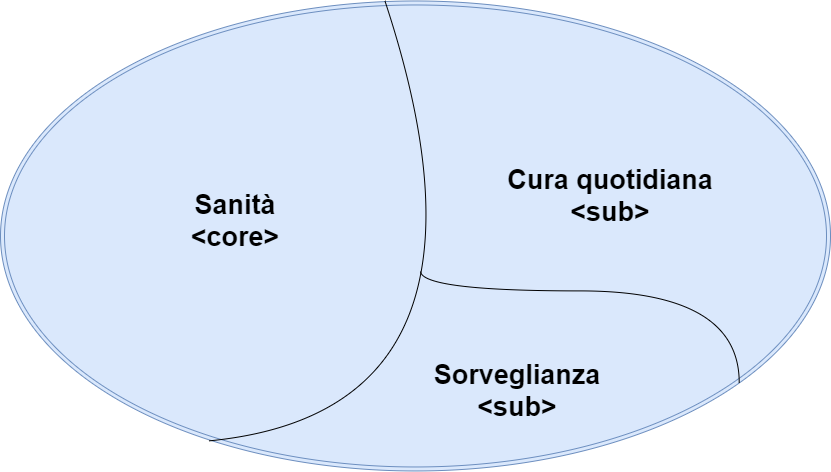

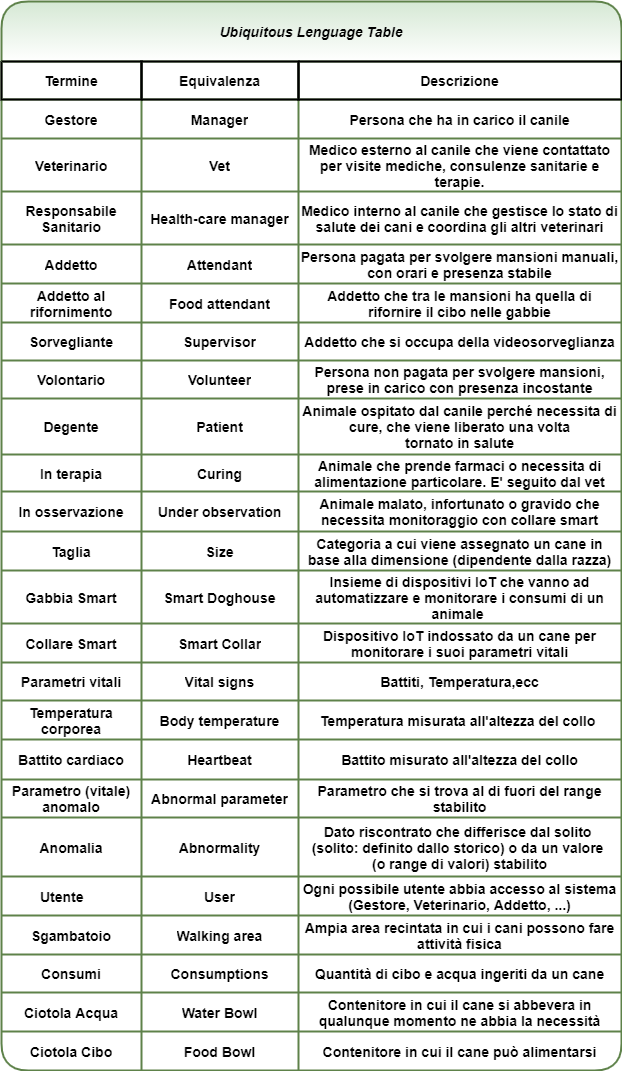

• Ubiquitous language: si tratta di un linguaggio condiviso tra sviluppatori, utenti e collaboratori, la quale definizione permette di facilitare la comunicazione tra persone con diversi background ed evitare ambiguità che portano a errori e incomprensioni.

• Contesto: definisce l’ambiente per il quale un vocabolo dell’Ubiquitous Language o un’espressione assume uno specifico significato.

3.2.1 Scrum

Il processo di sviluppo Scrum-Inspired modifica in primis i ruoli: il committente è facilmente identificabile nel proprietario del canile, ma il product-owner e lo scrum-master sono sono essi stessi anche developer (parte del team di sviluppo). Inoltre, particolare enfasi è stata posta sulla cross-fertilization, lo scambio di competenze, essendo il team piccolo ma molto eterogeneo, senza struttura interna. L’organizzazione delle attività è stata impostata attorno agli sprint, concetto chiave di Scrum. Ogni sprint fornisce una suddivisione temporale del progetto (composto sia dal software che dal report) definendo i meeting, gli obiettivi e i risultati perseguiti. Per ogni Sprint, seguendo il modello del framework, è stato definito un meeting iniziale di circa un’ora, di pianificazione. Nello Sprint Planning, infatti, la divisione in due parti è stata unificata. Essendo il product-owner anche developer non può essere escluso dalla nella seconda parte come impone la metodologia Scrum. All’interno del meeting iniziale dapprima le priorità degli item sono state assegnate da un membro del team, impersonando temporaneamente il product-owner. In seguito, è stato raffinato collaborativamente il product-backlog: gli item sono stati espansi e sono stati scelti sia i goals/obiettivi generali dello sprint corrente sia quali item prendere in carico per esso (unificando parte due dello Sprint Planning). Generato lo sprint-backlog, sottoinsieme del product-backlog, in cui sono presenti i task identificati in precedenza, questi vengono presi in base volontaria. Ogni giorno, in seguito, è stato fatto il canonico daily-Scrum, per l’aggiornamento dei membri del team relativamente al potentially-shippable-product-increment dello sprint. Per identificare questo la "Definition of Done" è stata formalizzata collettivamente come: "i task sono intesi completi se sono stati sviluppati, testati con successo e documentati". Infine è stato mantenuto il meeting finale, ma la suddivisione nelle tre parti anche qui è stata condensata. Nel meeting la prima parte è stata dedicata al "refinement" del backlog, in cui si aggiorna in base a quello che è stato fatto. In seguito si è passati alla "sprint review" in cui si è condiviso con gli altri ciò che è stato fatto. Inoltre in questa fase è stato coinvolto il committente, spesso per mezzo della piattaforma Telegram, per renderlo partecipe del progresso del progetto e verificare che questo proceda nella giusta direzione. In ultimo, nella "Sprint Retrospective", è stato discusso cosa ha funzionato e cosa no, quali aspetti organizzativi sistemare e correggere per il prossimo sprint.

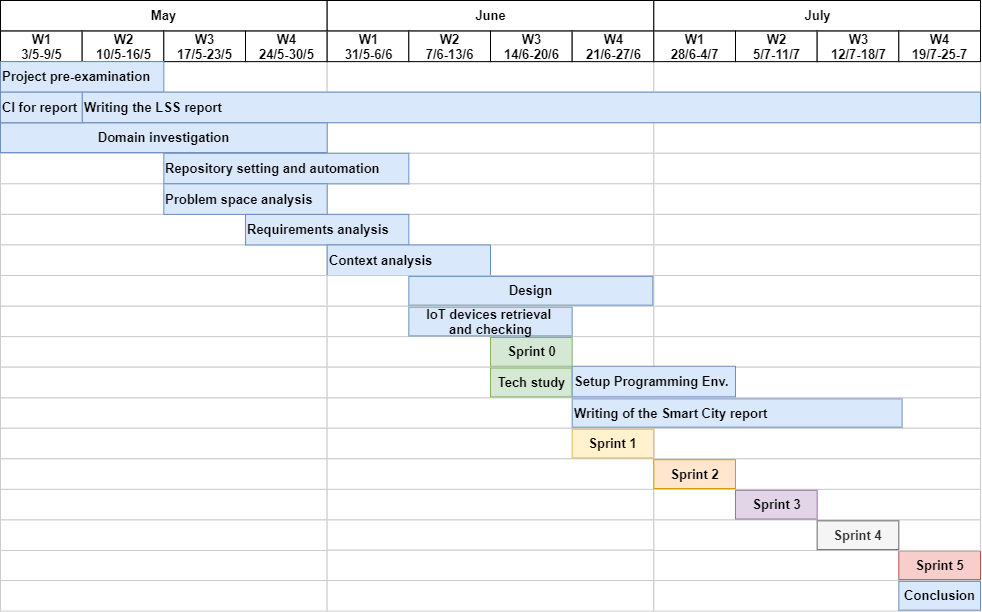

3.3.0.0.1 Gantt Chart

Per ottimizzare il tempo di sviluppo si è scelto di utilizzarne uno per dare un ritmo al progetto in generale e per i vari sprint, questo ci aiuterà nell’ottimizzare il tempo e a rispettare le deadline. Nel capitolo relativo agli sprint, in [Fig. 12.1] si riporta il diagramma di Gantt risultante.

3.3.0.0.2 Licensing

Per quanto riguarda la scelta della licenza da usare sono state prese in considerazione le principali: GNU GPL (general public licence), LGPL (lesser GPL), MIT LICENSE, APACHE LICENSE 2.0. La GNU GPL e la LGPS sono state ritenute troppo dure nella loro imposizione di gratis e open source per gli artefatti derivati, anche se la seconda permette il linking. E’ stata concordata la natura libera e gratuita del software, senza fornire garanzia, per questo motivo è stata scelta la licenza MIT, estremamente permissiva, GPL compatibile e senza forte CopyLeft, per cui i derivati possono essere distribuiti con differente licenza. Questa non protegge marchi e brevetti, tuttavia non forza chi fa un lavoro derivato a scrivere i cambiamenti al software come la Apache Licence 2.0.

3.3.0.0.3 Versioning

Lo scope del versioning scelto è stato interno, quindi le modifiche di maggiore impatto sul codice fanno progredire il numero di versione maggiormente rispetto alle modifiche grafiche percepite dall’utente. Per questo motivo è stato scelto l’utilizzo di semantic versioning: MAJOR.MINOR.PATCH per il prodotto, inclusa la relazione. La logica e il meccanismo retrostante per l’automazione di questo sono spiegati nel capitolo 3.4 CI e Automazione..

3.3.0.0.4 GitHub Projects Management

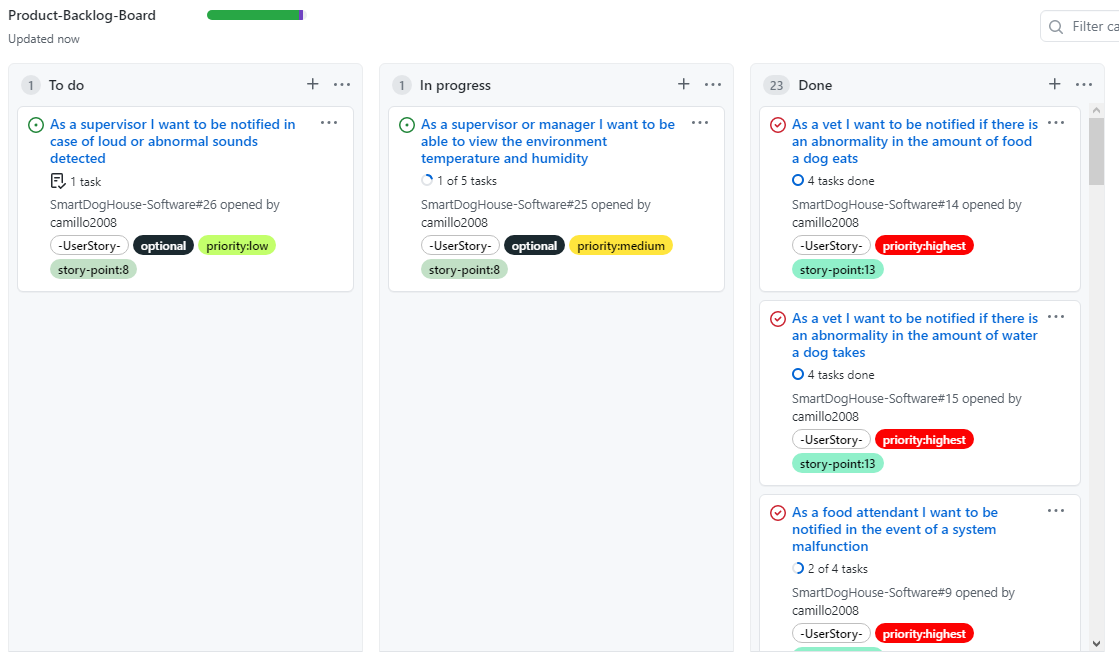

Per le Board di Scrum è stato utilizzato GitHub Projects. La scelta è ricaduta su questa opzione anziché sui competitor, quali Trello, data la possibilità di interazione con il progetto stesso e con le repository. La struttura delle varie board è stata organizzata ad albero: Una board principale all’interno dell’organizzazione funge da Product-Backlog-Board. Questa viene mantenuta dal Product-Owner, egli sceglie per ogni Sprint la priorità degli Items.

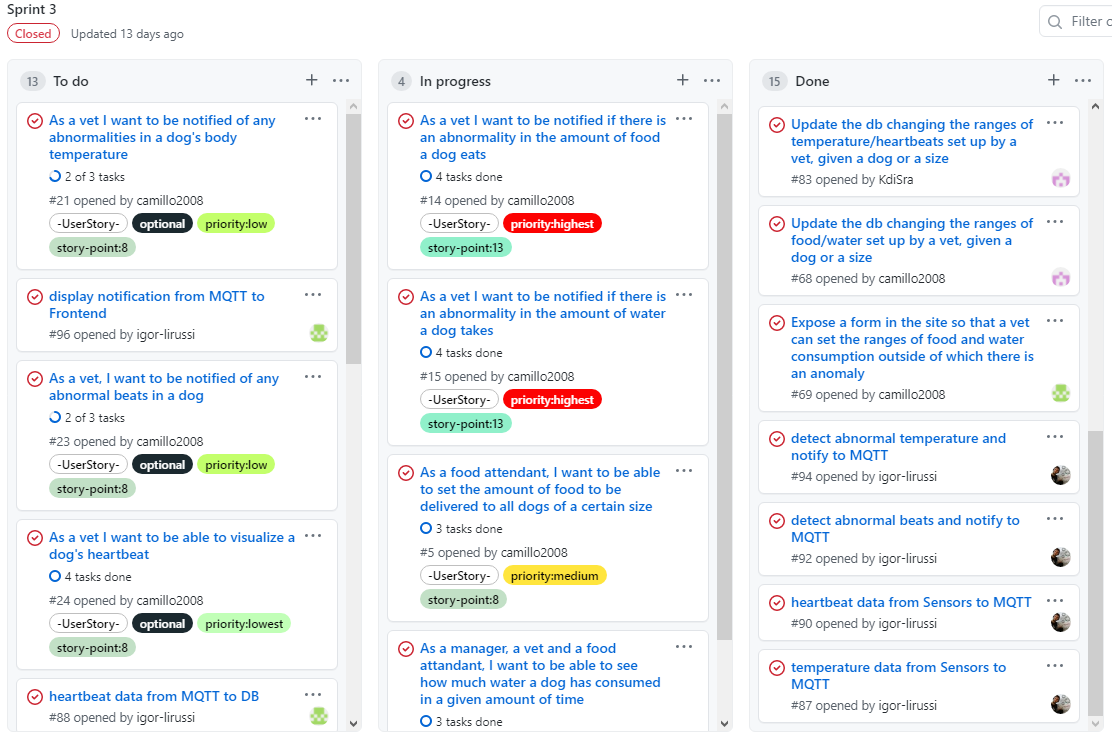

All’inizio di ogni sprint, gli Item più importanti verranno inoltre eletti come Sprint Goals (COSA fare all’interno dello sprint). Nel progetto gli item corrispondono uno a uno le User Stories, trasformate in Issue, con relativo tag, da risolvere durante gli sprint.Gli Item principali vengono raffinati iterativamente, quelli in cima infatti diverranno via via più specifici.

All’interno delle repository invece sono stati incrementalmente implementate tante board quanti gli Sprint-Backlog. Vi sarà infatti una board per ogni Sprint. Non sono state usate le milestone per gli spint poichè nella piattaforma una issue può essere assegnata ad una sola milestone, mentre è possibile condividerla tra più board qualora non venisse completata in un solo Sprint. Le Sprint Backlog Boards tengono traccia degli specifici task da sviluppare all’interno dei singoli Sprint (COME raggiungere lo Sprint Goal) a partire dall/dagli Item selezionati. Le user stories selezionate dalla board del Product Backlog faranno parte anche della board per lo Sprint Backlog, assieme ai relativi raffinamenti. Gli Item principali vengono infatti raffinati iterativamente, quelli in cima diverranno via via più specifici.

I raffinamenti sono stati istanziati come altre issue, le quali vengono referenziate dalla user story principale, che acquisterà automaticamente in indicatore dei sottotask completati. Questo ci ha permesso di tenere traccia dell’andamento di uno sprint con granularità anche molto fine. Inoltre le sotto-issue possono essere condivise tra user-stories, evitando la ripetizione. Qualora una venga completata tramite l’aggiunta di una porzione di codice è possibile, tramite commit con sintassi closes #NUMERO-ISSUE, chiudere in automatico la sotto-issue. Questa verrà inoltre spostata nella colonna Done, e automaticamente l’indicatore dei task completati di una user-story avanzerà. Una volta completato la/le user-stories dello Sprint anche nel Product Backlog la relativa issue si sposterà nella colonna Done. Per il completamento dello Sprint Goal è stata considerata valida la "Definition of Done" specificata in precedenza.

Una board aggiuntiva è stata creata per tenere traccia dei progressi della relazione. In questo caso ogni capitolo è stato definito come milestone, completabile alla scrittura di tutti i sottocapitoli, identificati come task, quindi issue, appartenenti alla relativa milestone. I vari task sono stati divisi in categorie standard per lo Scrum: "to Do", "in Progress", "Done". Qualora un sottocapitolo della relazione venga completato, tramite Overleaf è semplicemente possibile chiudere la relativa issue tramite il messaggio di commit visto in precedenza. Nel momento in cui un sottocapitolo viene chiuso, la relativa issue si sposta nella colonna Done e il progresso relativo alla milestone del capitolo e dell’intero Report verrà aggiornato. In entrambi i tipi di board, relative agli sprint o alla relazione, è possibile aprire delle issue inerenti bug trovati, problemi alla sicurezza, o accorgimenti. Queste Issue compaiono nella board e possono venire assegnate a un componente specifico del gruppo affinchè se ne occupi.

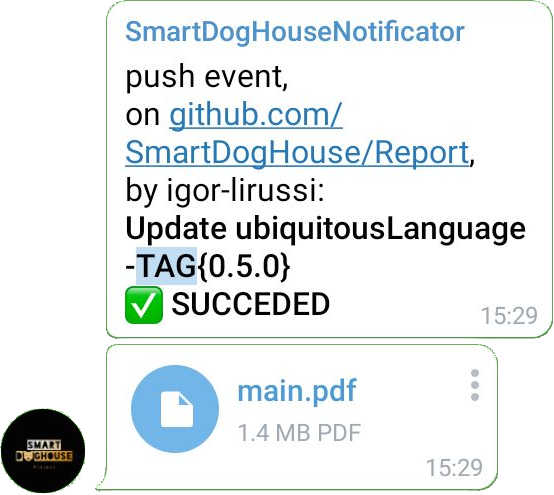

3.3.0.0.5 Telegram

Come strumento di messaggistica informale all’interno del gruppo, si è scelta la piattaforma Telegram. Accessibile facilmente da smartphone e da computer permette di aggiornare i componenti del gruppo immediatamente qualora vi siano delle urgenze. Il punto di forza rimane la possibilità di spedire file di tutti i formati e di poter inserire nel gruppo dei BOT per automatizzare alcune azioni, tra cui le notifiche. Un’overview più chiara dell’utilizzo dei BOT per l’automatizzione verrà fornita nella .

3.3.0.0.5.1 Bot per Sondaggi

Per facilitare la coordinazione quotidiana è stato creato un bot per inviare i sondaggi sul gruppo Telegram. Questo sia poiché il progetto è stato svolto prevalentemente a distanza, sia perché alcune parti necessariamente hanno richiesto la presenza di tutto il team.

3.3.0.0.6 Discord

Discord, nota piattaforma di comunicazione VoIP, è stato utilizzato invece come strumento di comunicazione formale. Si è creato un server apposito per il progetto, chiamato "SmartDogHouseChannel", con multiple stanze lavoro per diverse occasioni. I canali vocali sono stati utilizzati anche per la condivisione dello schermo, fattore chiave per la sincronizzazione e la comprensione senza dispendio non necessario di tempo.

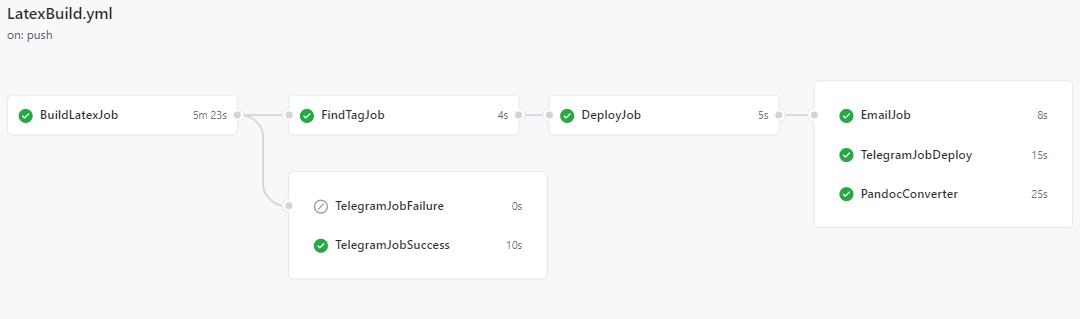

3.4.1 Relazione di Progetto

Considerato che anche la relazione deve essere versionata e automatizzata, essendo parte del software e descrivendolo, abbiamo iniziato partendo da essa. Come linguaggio di markup è stato scelto LaTeX, per la sua flessibilità e potenza. Come strumento per la compilazione invece è stato scelto Overleaf.com, poiché ha 3 vantaggi principali che il team ha individuato. Permette di collaborare sullo stesso progetto, in real-time, osservando i cambiamenti fatti dai collaboratori con la compilazione immediata, discutendone vocalmente i dettagli tramite la piattaforma di comunicazione VoIP. Permette inoltre di non dipendere da diversi IDE per LaTeX installati in locale, che creerebbero conflitti e mismatch visuali. Infine permette di integrarsi con GitHub (solo Overleaf Professional), pushando i commit con i nomi desiderati in tutta fluidità direttamente dalla piattaforma web. Per incorporare gli elementi grafici più importanti si è fatto uso della piattaforma Draw.io. L’integrazione con GitHub è anche qui presente, permettendo di aprire il progetto e pushare le modifiche direttamente dal web. Inoltre è notevole il fatto che gli artefatti PNG abbiano essi stessi i metadati del progetto garantendo tre vantaggi. Il primo riguarda la non necessità di salvare un ulteriore file progetto rispetto all’artefatto. Il secondo riguarda la possibilità di aprire direttamente i PNG e poter fare le modifiche desiderate. Il terzo è l’intrinseco versionamento pure dei progetti assieme ai PNG. Per le grafiche dove è necessaria più una collaborazione real-time dei membri del team, con schemi inerenti al DDD più esotici, oppure ove è più presente il contatto con il cliente, la scelta è ricaduta sulla piattaforma Miro. Nel repository, tramite l’utilizzo di GitHub Actions, è stato implementato un processo di automatizzazione con multipli Job.

Il primo Job si attiva ad ogni push ricevuta, compila il Latex per mezzo di una action e, qualora si verificassero degli errori, li salva in un log più piccolo, che verrà caricato come artefatto. Invece, se nessun errore è presente, è il pdf generato a venire caricato come artefatto.

La terminazione di questo Job attiva altri due Job, dipendenti, che si occupano delle notifiche Telegram. Anche qui per mezzo di una action viene mandato un messaggio di notifica sul gruppo, sia se la build del Latex abbia avuto successo, sia che ci siano stati errori. In caso di fallimento assieme al messaggio viene inoltrato sul gruppo pure il log conciso che contiene solo gli errori Latex.

Per la gestione delle release è stato inoltre implementato un altro Job che verifica se nel messaggio di commit è presente uno speciale segnalatore -TAG. Nel caso sia presente vuol dire che è stato specificato un tag manualmente, ciò può avvenire qualora si voglia far avanzare la versione Major o Minor avendo fatto cambiamenti significativi. La scelta di permettere la numerazione dei tag a mano è stata dettata dalla necessità di controllo e cusotomizzazione di questi ultimi: in una relazione si vuole scegliere quando effettuare la release e, adottando il semantic versioning, il grado di cambiamento che si ritiene più opportuno. Qualora non venisse specificato un tag, in automatico viene incrementato l’ultimo numero (bugfix) del semantic versioning.

Il Job successivo si occupa del deploy, e viene attivato solamente se è stato generato correttamente il tag nella parte precedente. Questo Job scarica il pdf precedentemente generato negli artefatti e si occupa di farne una release con nome coerente e con il tag specificato.

Al termine della release vengono lanciati altri due Job, anch’essi dipendenti, che si occupano di notificarne il completamento. Il primo usa una GitHub Actions per inoltrare una mail ai componenti del gruppo contenente il pdf della release. Per fare ciò si è dovuto creare un account Gmail specifico che funge da casella di invio. Si può inoltre sfruttare come account di notifica per un’eventuale newsletter agli iscritti ad ogni nuova release. Il secondo Job si occupa parallelamente di inoltrare un messaggio Telegram sul gruppo dei developers contenente anch’esso il pdf della release, il responsabile e il testo del commit.

Un ultimo Job è stato creato per gestire anche le GitHub Pages, le quali forniscono un sito in cui consultare la relazione online. Per fare ciò è stato creato un nuovo branch sul quale viene fatto il commit dei file Html generati grazie a Pandoc. In conclusione sarà possibile consultare questo report sia in versione pdf automaticamente generata ad ogni cambiamento, che direttamente via sito web, prodotto dai sorgenti.

3.4.2 Progetto

Riguardo al software del progetto, sono stati utilizzati parecchi linguaggi di programmazione differenti, quindi le soluzioni adottate variano in base alle implementazioni e all’importanza relativa. Di seguito si riporta una linea generale implementata nel repository principale per il software, poi seguita anche dagli altri repository, con dovute eccezioni in base alle limitazioni dei linguaggi. Avendo usato Python (e il suo derivato MicroPython) per le parti principali non è stato necessario un vero e proprio strumento di build, in quanto basta un’interprete per far girare il codice. Particolare attenzione è stata fatta ai test, implementati tramite unittest in un package dedicato. Tramite il compando discover tutti i test implementati vengono eseguiti in maniera automatica. Ciò ha permesso di scoprire parecchi bug prima di rilasciare il codice online. La procedura è stata automatizzata sfruttando la CI di GitHub Actions, la quale fallisce se i test non vengono eseguiti correttamente.

4.1.1 Sessioni

Nel nostro caso le sessioni di knowledge crunching sono state svolte interpellando un esperto di dominio per via telematica.

• Prima sessione: nella prima sessione, il colloquio con l’esperto ha permesso al team di comprendere:

  • gli aspetti principali della gestione del canile;

  • le figure coinvolte;

  • i ruoli presenti all’interno del canile;

  • le mansioni che vengono svolte quotidianamente;

  • i processi di gestione.

  Queste conoscenze hanno permesso di dare il kick-off al progetto.

• Sessioni successive: successivamente il processo è stato continuo, sono stati svolti degli incontri periodici per:

  • controllare che il progetto proseguisse nella direzione sperata;

  • sciogliere alcuni dubbi sorti in corso d’opera;

  • verificare la corretta comprensione di alcuni concetti chiave.

4.1.2 Svolgimento

4.1.2.2 Percorso

• Il gruppo parlando con il responsabile del canile (il maggiore esperto del dominio) ha indagato con maggiore enfasi i concetti necessari per la creazione di un buon software, tralasciando dettagli pleonastici.

• Il focus è stato su capire quello che serve per lo sviluppo di un software che soddisfi le reali necessità del cliente. I dettagli su cui l’esperto del dominio ricadeva spesso, infatti, hanno rivelato dove le energie dovessero essere maggiormente spese.

• In questo caso gli esperti del dominio sono anche i clienti. Questi ultimi forniscono il problem-space, mentre i primi forniscono il solution-space.

Per la comprensione degli obbiettivi di più alto business value, si è costruita in maniera interattiva e collaborativa un’impact map, sotto la supervisione di team, scrum master e product-owner. L’uso di questo diagramma mira a mantenere un livello non troppo formale da risultare incomprensibile agli estranei al dominio, ma nemmeno totalmente informale, perdendo efficacia comunicativa.

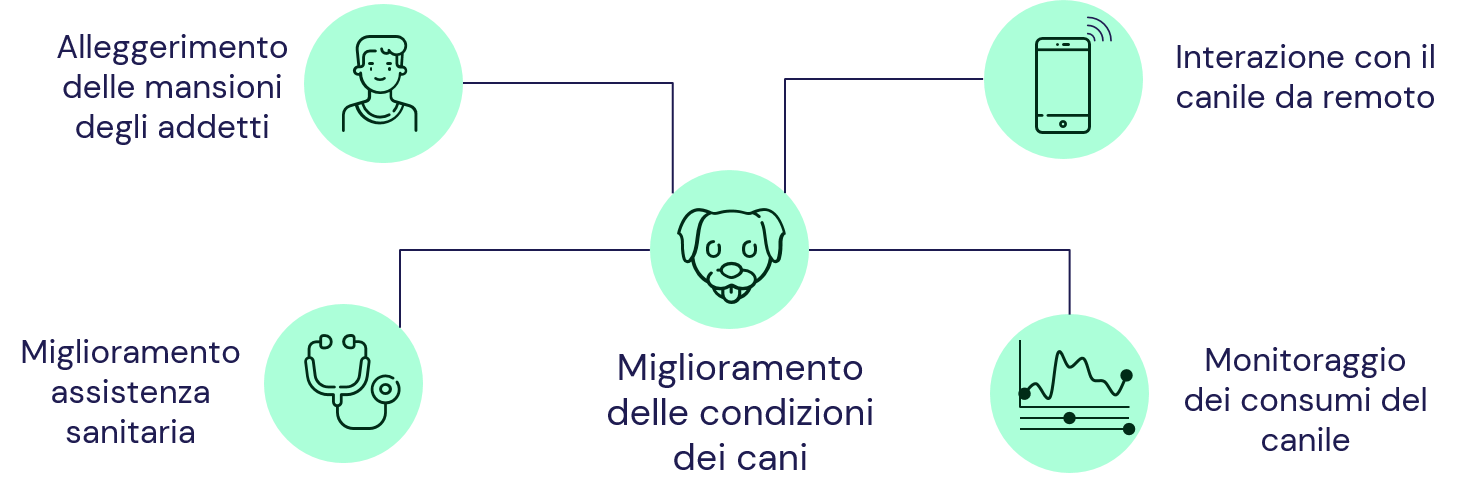

Il risultato ha portato in evidenza i due principali obbiettivi di business, evidenziando in maniera chiara la loro suddivisione, e le soluzioni per raggiungere i risulati attesi.

Con una visone d’insieme leggermente più definita, ci siamo cimentati nella stesura delle user stories per ogni ruolo. Dalla moltitudine emersa, sono state identificate, cercando di seguire i requisiti di business individuati, le più calzanti, legate ad ogni obiettivo dell’impact map.

La definizione delle user-stories ha portato naturalmente a indagare il significato di alcuni termini usati. Questo ha spinto subito allo sviluppo concorrente di un ubiquitous language per i vocaboli più importanti. Questo è stato poi continuamente raffinato durante i successivi meeting. Nel prossimo capitolo viene analizzato questo processo.

4.2.1 Glossario degli incarichi

La definizione di un organigramma generico che individua le figure che operano all’interno del canile e le loro interazioni è stata raggiunta in seguito all’analisi della struttura gerarchica dei due canili che sono stati interpellati in qualità di esperti del dominio. Si è cercato di cogliere gli aspetti comuni e di utilizzare le differenze come base per elaborare un modello che interiorizzasse un livello di astrazione tale da permettere al sistema che ne deriverà di adattarsi a un qualsiasi canile. Il seguente organigramma più che sulle effettive figure nasce dall’astrazione dei principali ruoli che esse ricoprono. Questa scelta è dovuta al fatto che dallo storytelling di entrambi i canili è emerso un certo grado di caoticità nella suddivisione delle mansioni che spesso, per necessità, tendono ad essere svolte da chi si trova lì in quel momento. Da ciò deriva che, più o meno, tutti i dipendenti dovrebbero essere in grado di fare tutto anche se, nella pratica, una suddivisione dei ruoli esiste, seppure non netta. Ciò accade anche per le mansioni di tipo burocratico, la cui suddivisione avviene mediante accordo verbale tra i colleghi e non in base a ruoli scritti. De facto, si sa che a occuparsi di un certo tipo di pratiche è una determinata persona, ma, sulla carta, i dipendenti hanno lo stesso identico contratto.

I canili da noi consultati, tuttavia, sono di piccole/medie dimensioni. Più il canile è grande, più la gestione risulta complicata e di conseguenza diventa sempre più forte la necessità di definire delle responsabilità. Per questo motivo il seguente organigramma è stato costruito in modo da suddividere secondo criteri logici e concettuali le mansioni, mappandole con delle figure, ma permettendo alla stessa persona di inglobarne più di una.

5.2.1 User stories

Di seguito sono riportate tutte le user stories ritenute utili per lo sviluppo del prodotto.

• Come gestore voglio:

  • poter visualizzare le i dati relativi all’occupante di una gabbia

  • voglio poter impostare i dati dell’occupante di una gabbia

  • poter aggiungere un cane a una gabbia

  • poter rimuovere un cane da una gabbia

  • poter visualizzare i consumi TOTALI del canile

  • opzionalmente poter visualizzare l’umidità e la temperatura ambientale

  • poter impostare i dati relativi allo stato di salute di un cane

  • poter visualizzare i consumi di cibo relativi a un cane in un determinato lasso di tempo

  • poter visualizzare i consumi di acqua relativi a un cane in un determinato lasso di tempo

• Come responsabile sanitario voglio:

  • opzionalmente poter visualizzare i battiti di un cane

  • opzionalmente ricevere una notifica in caso di rilevazione di anomalie nei battiti o nella di un cane

  • opzionalmente poter visualizzare la temperatura corporea di un cane

  • opzionalmente ricevere una notifica in caso di rilevazione di anomalie nella temperatura corporea di un cane

  • opzionalmente poter impostare gli intervalli di temperatura e battiti fuori dai quali vi è un’anomalia

  • poter impostare gli intervalli delle quantità di cibo e acqua assunti, fuori dai quali vi è un’anomalia

  • ricevere una notifica in caso di anomalie nella quantità di acqua assunta da un cane

  • ricevere una notifica in caso di anomalie nella quantità di cibo assunto da un cane

  • poter impostare i dati relativi allo stato di salute di un cane

  • poter impostare la quantità di cibo da erogare a un cane

  • poter visualizzare i consumi di cibo relativi a un cane in un determinato lasso di tempo

  • poter visualizzare i consumi di acqua relativi a un cane in un determinato lasso di tempo

• Come addetto ai rifornimenti voglio:

  • che la distribuzione di cibo agli animali sia automatizzata

  • che la distribuzione di acqua agli animali sia automatizzata

  • essere notificato se in una gabbia sta per esaurirsi il cibo

  • ricevere una notifica in caso di malfunzionamento al sistema

  • poter impostare la quantità di cibo da erogare a tutti i cani di una determinata taglia

  • poter impostare la quantità di cibo da erogare a un cane

  • poter visualizzare i consumi di cibo relativi a un cane in un determinato lasso di tempo

  • poter visualizzare i consumi di acqua relativi a un cane in un determinato lasso di tempo

• Come addetto alla sorveglianza voglio:

  • poter visualizzare le immagini acquisite dalla videocamera di sorveglianza

  • notificato in caso di uscita non autorizzata di un cane

  • opzionalmente essere notificato in caso di rilevazione di suoni forti o anomali

  • opzionalmente poter visualizzare l’umidità e la temperatura ambientale

Di seguito viene riportato lo schema, sotto-forma di diagramma di Venn, esplicativo delle intersezioni tra le User-Stories e le figure dell’organigramma.

5.3.1 Casi d’uso

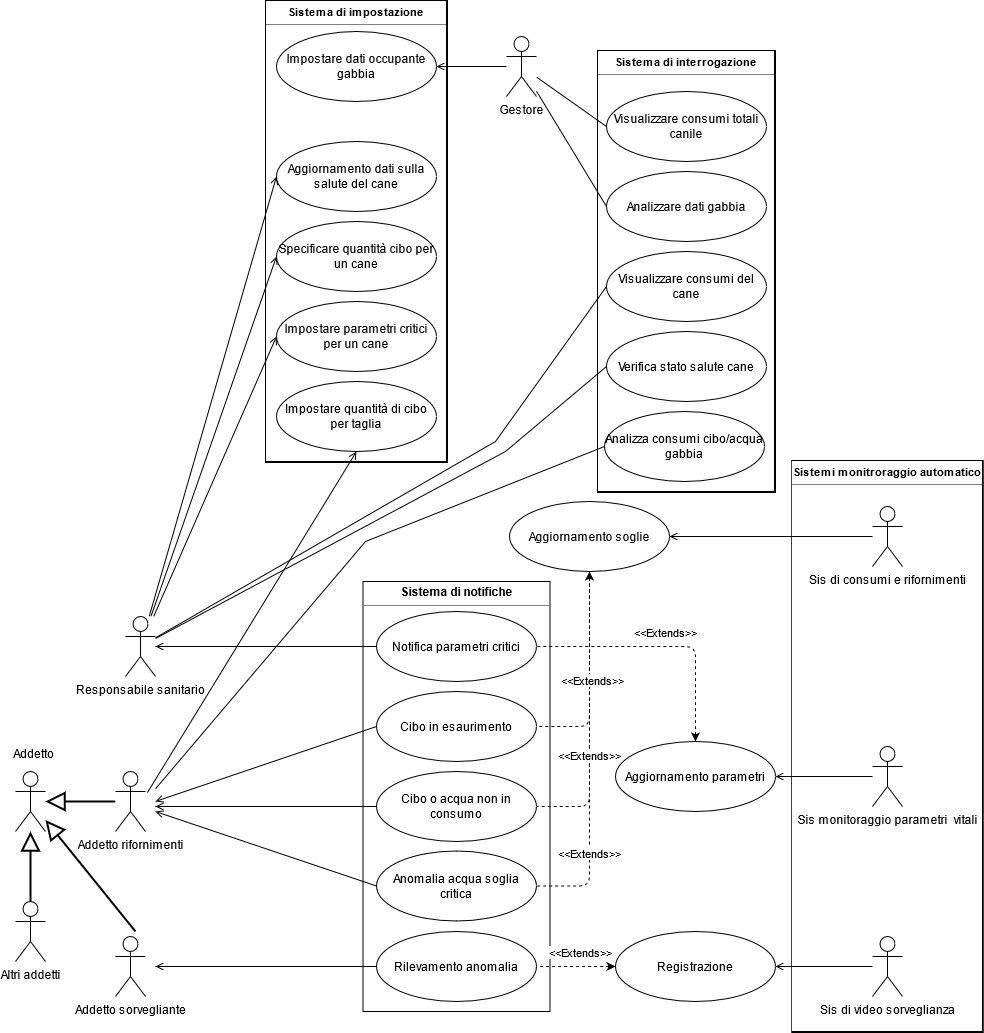

Si elencano i requisiti funzionali per ognuno dei seguenti macro-componenti:

• Applicativo web

• Opzionale collare

• Strumentazione gabbia

• Strumentazione videosorveglianza

5.3.2 Applicativo web

L’applicativo web deve consentire ad ogni utente di accedere con una serie di credenziali, e dividere le operazioni consentite in base ai permessi concessi. Il sito è suddiviso in tre pagine principali:

• pagina di login La pagina iniziale a cui ogni utente deve far riferimento per effettuare l’accesso. Sostanzialmente contiene solo gli elementi necessari per effettuare il login, non è prevista una funzione di registrazione autonoma.

• home gestore Il gestore ha accesso alla pagina di amministrazione, dov’è possibile:

  • registrare un nuovo utente

  • eliminare un utente

  • visualizzare le statistiche del canile

• home addetto rifornimenti La schermata deve consentire di:

  • visualizzare le eventuali notifiche

  • visualizzare i consumi di un cane

  • impostare la quantità di cibo adeguata per taglia di cane

• home addetto sorveglianza La home del sorvegliante deve fornire:

  • un accesso in diretta alle videocamere disponibili

  • deve essere possibile aggiungere o rimuovere una videocamera

  • visualizzare le notifiche se presenti

• home altri addetti In un futuro sviluppo del prodotto è certamente contemplata l’aggiunta di altre mansioni o addetti.

• responsabile sanitario La pagina deve consentire di:

  • visualizzare lo stato di salute di un cane

  • visualizzare i consumi di un cane

  • impostare la quantità di cibo per un cane degente o in terapia

  • aggiornare lo stato di salute di un cane

Nonostante un addetto possa ricoprire più ruoli, è stato scelto di modellare separatamente ogni mansione, questo consente: un maggiore controllo, rende più chiara la struttura e aiuta il lettore nella comprensione. Inoltre l’applicativo consentirà ad un utente di detenere uno o più ruoli, rendendo più agevole l’utilizzo.

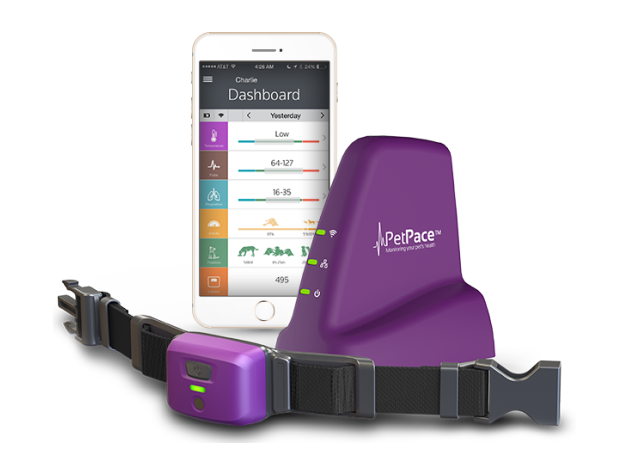

5.3.3 Opzionale: collare

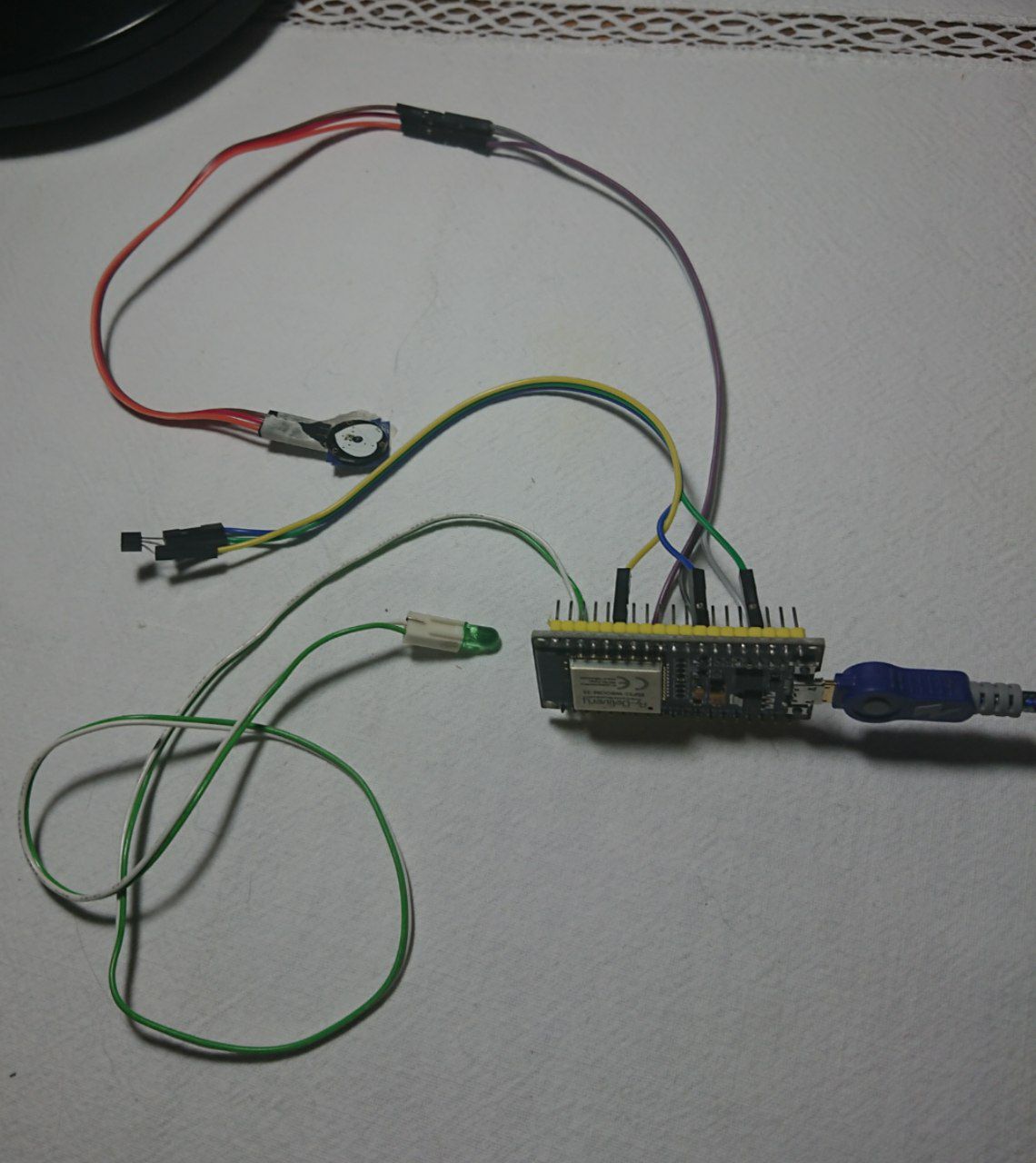

Il collare smart deve costantemente inviare aggiornamenti sui parametri vitali dell’animale quali:

• La frequenza cardiaca

• La temperatura dell’animale

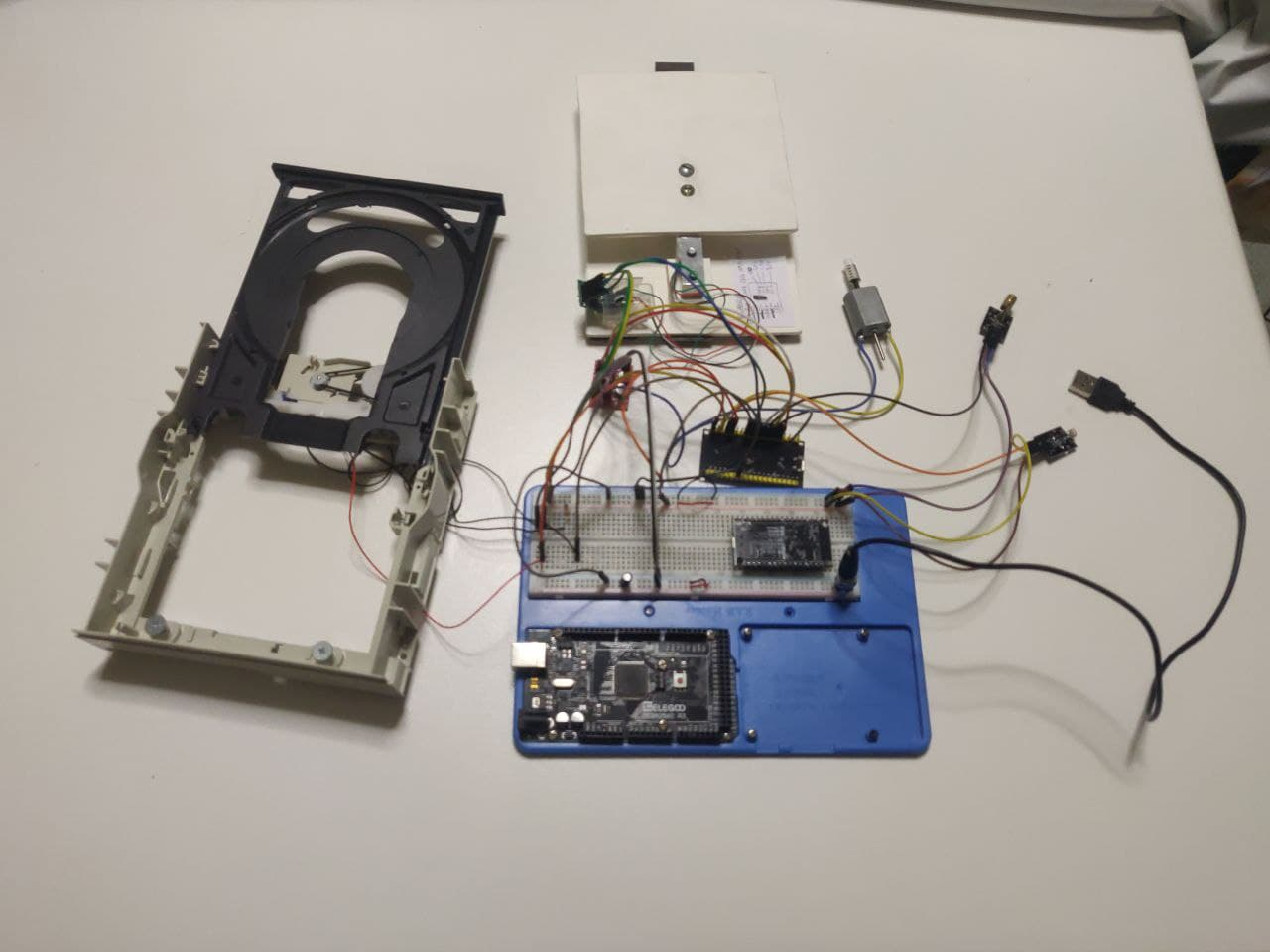

5.3.4 Strumentazione gabbia

La gabbia smart deve:

• monitorare il consumo di cibo e acqua del cane inviando aggiornamenti costanti

• rifornire la ciotola di acqua quando troppo bassa

• rifornire la ciotola di cibo con la quantità desiderata quando mancante

• notificare la mancanza di cibo nel serbatoio

5.3.5 Strumentazione videosorveglianza

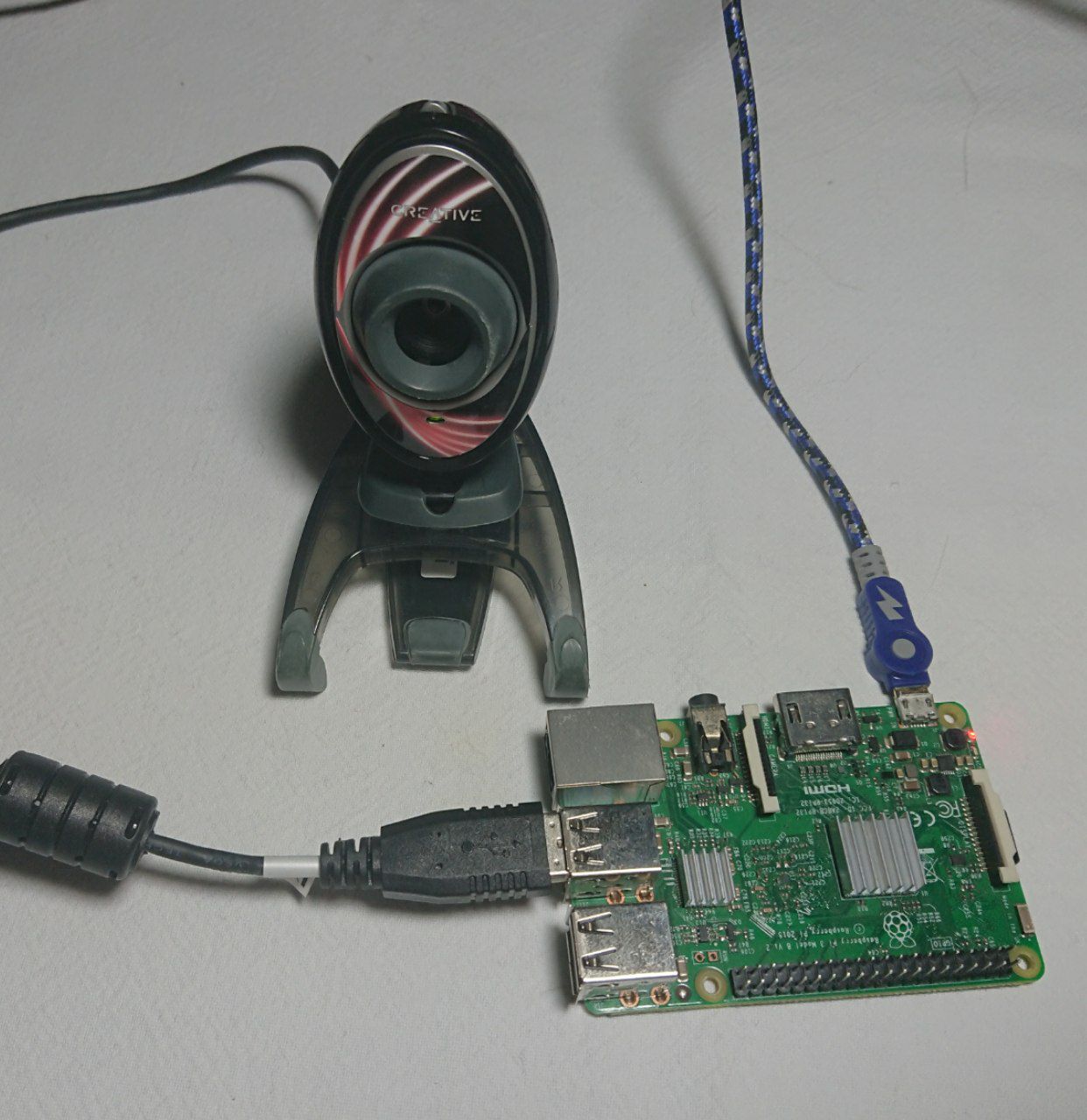

La strumentazione deve fornire uno streaming video e audio costante nel tempo. La bidirezionalità è opzionale.

5.4.1 Di Sistema

• Reattività:

  • l’utente non deve percepire ritardi nell’ordine dei secondi tra l’invio di un comando e l’esecuzione dello stesso all’interno della piattaforma.

  • le notifiche standard del sistema devono essere mostrate ai relativi utenti con un ritardo complessivo massimo non superiore al minuto.

  • le notifiche urgenti del sistema, ossia quelle relative a malfunzionamenti gravi o alla salute dell’animale, devono essere mostrate ai relativi utenti con un ritardo complessivo massimo non superiore ai dieci secondi.

• Scalabilità: L’applicativo deve necessariamente consentire di aumentare o diminuire il numero di animali gestiti. Ciò deve avvenire senza una sensibile ripercussione sulle prestazioni del sistema e un disagio minimo a livello pratico. Per prevenire, inoltre, che la presenza di una connessione cablata limiti la scalabilità del sistema, è desiderabile che non ci siano altri collegamenti al di fuori dell’alimentazione già presente.

• Fault tolerance: la gestione degli errori deve essere adeguatamente implementata affinché le interruzioni involontarie non danneggino innanzitutto la salute degli animali. Eventuali malfunzionamenti di apparecchiature o sensoristica all’interno del canile non devono pregiudicare il funzionamento complessivo dell’applicativo, ma al massimo della singola unità logica.

5.4.2 Della Sensoristica

• Precisione:

  • Bilancia lo scostamento massimo tra più misure deve essere inferiore o uguale a 10 grammi.

  • Temperatura lo scostamento massimo tra più misure deve essere inferiore o uguale a 2 gradi.

  • Umidità lo scostamento massimo tra più misure deve essere inferiore o uguale a 5%.

  • Livello acqua lo scostamento massimo tra più misure deve essere inferiore o uguale a 1 centimetro.

  • Frequenza cardiaca lo scarto tra misure sulla stessa frequenza deve essere al massimo 10 battiti.

• Risoluzione:

  • Bilancia il range di misura, partendo da vuota, deve riuscire a comprendere almeno un Kg.

  • Temperatura il range deve variare tra 0 e 50 gradi.

  • Umidità il range di umidità deve essere incluso tra 20-80%.

  • Livello acqua Il range deve variare almeno di tre cm.

  • Videocamera: necessaria almeno una risoluzione di 420p, non è richiesta la visione notturna.

  • Frequenza cardiaca la misurazione deve essere in grado di rilevare una frequenza che oscilla tra i 60 e i 160 battiti al minuto.

  • Microfono deve essere in grado di determinare suoni ad elevata intensità compresi tra 50 e 130 dB.

• Accuratezza:

  • Bilancia lo scostamento massimo dal valore reale deve essere inferiore o uguale a 10 grammi.

  • Temperatura Lo scostamento dalla temperatura effettiva deve essere minore di 2 gradi.

  • Umidità Si accetta un massimo di 5% accuratezza.

  • Livello acqua l’accuratezza minima deve essere di 2cm.

  • Frequenza cardiaca l’errore non deve superare i cinque battiti al minuto.

5.5.1 Metodologie e Tecnologie Utilizzate

Il software dovrà essere realizzato utilizzando almeno in parte le tecnologie studiate durante il corso di Smart-City. Dovranno inoltre essere necessariamente applicati i principi e i paradigmi assimilati durante lo stesso. Lo scopo infatti è quello di sviluppare software di valore sociale e importanza strategica per le amministrazioni e l’economia locale. L’applicazione software dovrà essere infatti d’ausilio alla realizzazione di servizi innovativi in contesti di città digitali. E’ necessario al raggiungimento di tale scopo, l’utilizzo di tecnologie di sensing e sistemi embedded per l’interfacciamento con il mondo fisico. Il focus preferibilmente sarà sulla programmazione di sistemi studiati, quali Raspberry PI e microcontrollori. A questi dovranno essere interfacciati sensori e attuatori IoT, tra i quali ve ne devono essere alcuni di complessità non banale. L’utilizzo dei protocolli di comunicazione dovrà essere adeguato all’uso che ne verrà fatto (MQTT). La metodologia di progettazione inoltre dovrà favorire lo sviluppo di applicativi mobili, in grado di essere usati in contesti e con dispositivi differenti. Altre tecnologie preferibilmente utilizzabili, data la diffusione oramai pervasiva, sono Cloud Computing e Fog Computing, eventualmente con piattaforme studiate come Amazon Web Services. Per la parte interfaccia utente verranno sviluppate Dashboard ad-hoc per la visualizzazione delle informazioni ricavate dai dati trasmessi dai sensori. Infine verrà possibilmente anche inclusa una parte di visione artificiale tramite l’utilizzo di videocamere per lo streaming, eventualmente con una minima elaborazione per la sorveglianza.

6.4.1 Bounded Context Integration

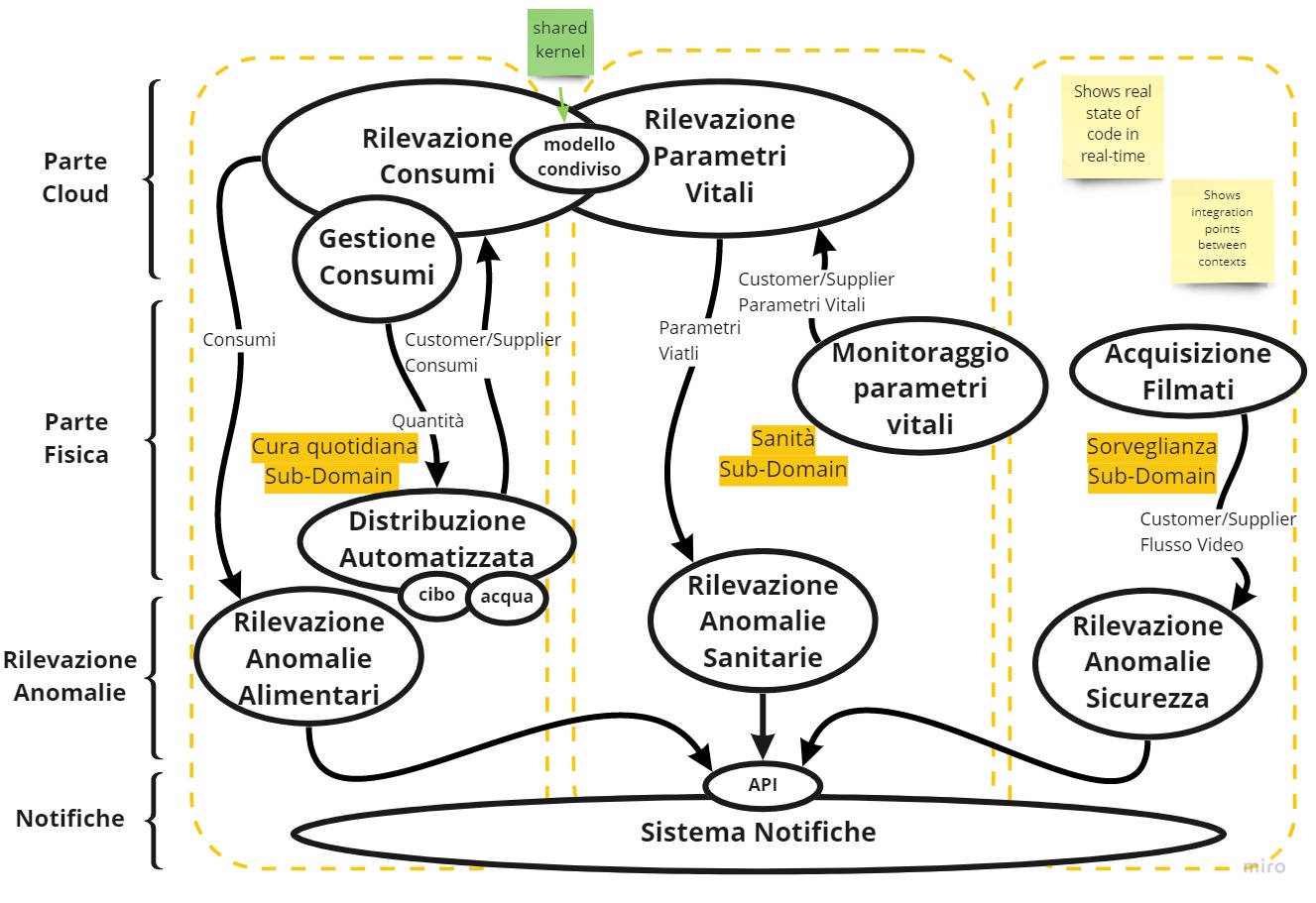

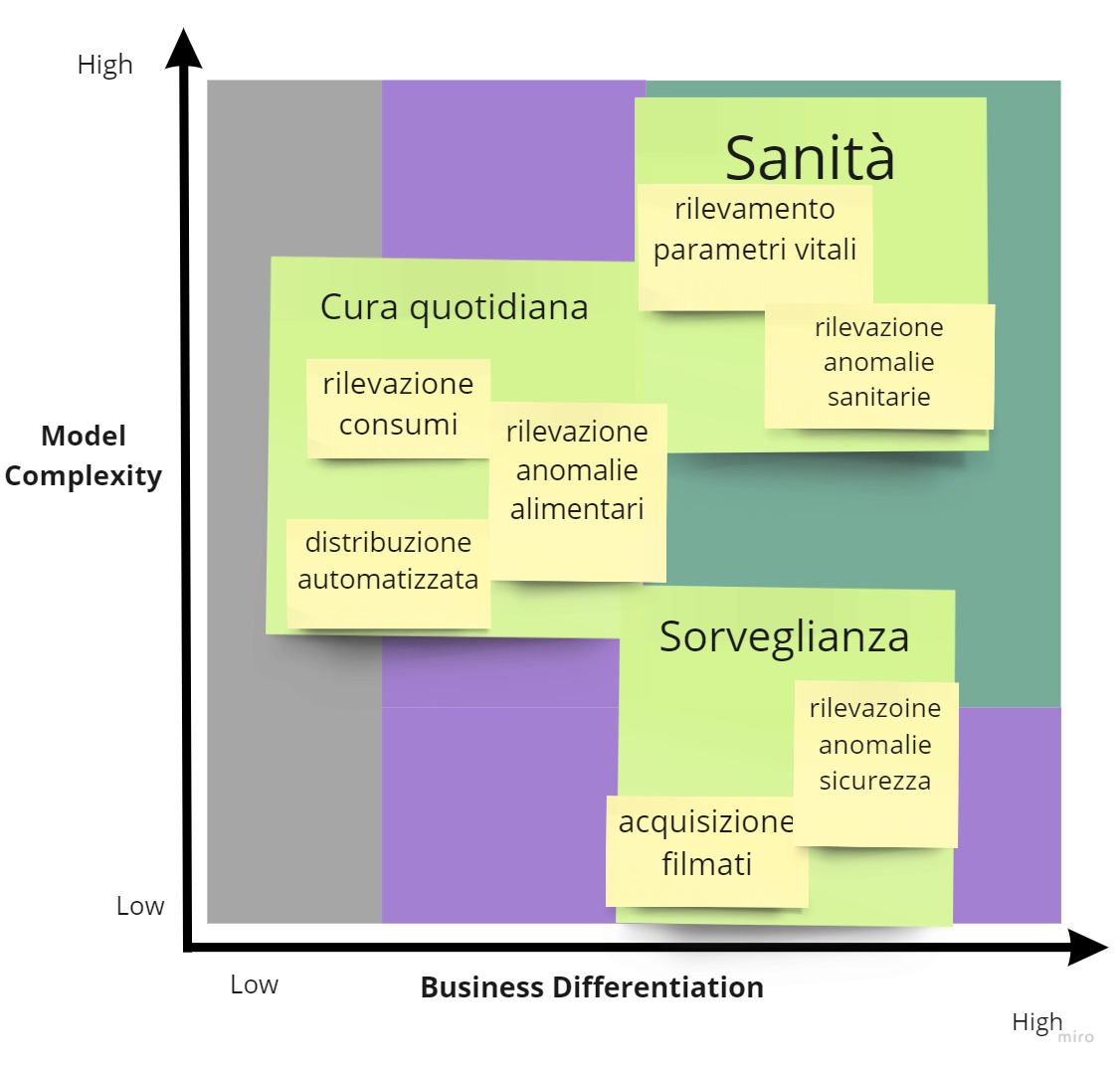

Come specificato, è emersa la necessità di integrare dal punto di vista logico i due Bouned Context relativi ai consumi, nonostante si sia cercato di mantenerli il più possibile autonomi. L’integrazione infatti non deve avvenire mai prima a livello di codice, ma deve dipendere da un’integrazione a livello concettuale.

7.2.1 AWS

Tra i servizi messi a disposizione da AWS vi è anche Amazon Cognito che permette di gestire gli utenti. E’ stato valutato Amazon Cognito ma è stato scartato perché gli utenti sono troppo pochi.

7.2.2 Protocolli di comunicazione

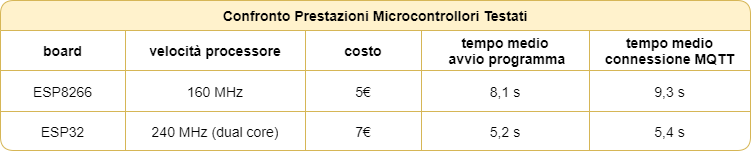

7.2.3 Microcontrollori e Soc

7.3.1 Client-Server

L’utilizzo del pattern client-server, nella videosorveglianza, ha permesso di esporre il flusso video su un server apposito e di accederci da qualunque dispositivo dotato di connessione.

7.3.2 Publish-Subscribe

L’utilizzo del pattern publish-subscribe, è stata una scelta chiave per la modularità del sistema. La divisione in topic ha portato un maggiore ordine e una modellazione più vicina al vero dominio.

7.3.3 Master-Slave

E’ stato fatto uso dell’architettura master-slave per la gestione dei microcontrollori. Questa permette di espanderne il numero a piacimento, mandando istruzioni specifiche o generali per controllarne il comportamento.

7.3.4 Scheduling Cooperativo

Nei sistemi embedded è stato adottato lo scheduling cooperativo per evitare tante pitfall dello scheduling preemptive, quali l’interruzione di un processo di misura Real Time, quale quello della chiusura della valvola dell’acqua o la misura del battito cardiaco.

7.3.5 State Machine

Per definire il comportamento dei microcontrollori in maniera chiara è stata usata la modellazione con macchine a stati. Questa ha permesso di ridurre la probabilità di bug nel software e di isolare i componenti permettendo una futura espansione del comportamento.

8.1.1 Acqua

Per far fronte alla misurazione dei consumi, è stato innanzitutto necessario scegliere un sensore per ricavarne il livello del liquido [Fig. 8.1]. Il sensore deve ritornare un valore proporzionale alla percentuale di liquido rimanente. I consumi dell’animale a questo punto verranno inviati in cloud.

Per quanto riguarda l’esigenza di riempimento dell’acqua, inizialmente la scelta era ricaduta su due sensori che rivelassero quando il liquido è al minimo o al massimo. In seguito questo design è stato semplificato usando direttamente il sensore introdotto per l’invio dei dati relativi al livello del liquido. Successivamente è necessario che il sensore si interfacci con un’elettrovalvola [Fig. 8.1] per poter riempire la ciotola aprendo o chiudendo il flusso d’acqua all’occorrenza.

Il sistema deve essere modulare per design: qualora non si disponga del sistema idrico per poter rifornire la ciotola, devono comunque essere mandati i consumi con l’aggiunta di una notifica se se l’acqua sta per terminare.

8.1.1.1 Macchina a stati

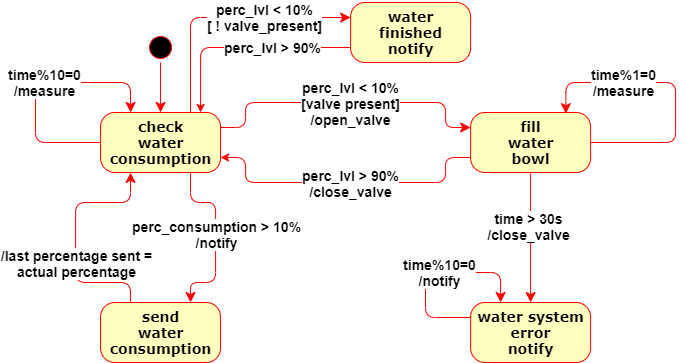

Il comportamento è stato modellato come una macchina a stati [Fig. 8.2]. Ciò ha permesso di chiarire meglio le azioni del sistema a fronte di un avvenimento, il suo stato corrente e il suo comportamento generale.

Inizialmente il comportamento prevede il controllo del consumo di acqua, ciclicamente e a intervalli regolari viene fatta una misurazione [Fig. 8.2 "check water consumption"].

E’ stata stabilita una soglia minima di diminuzione del liquido per non incorrere in falsi positivi, dove le naturali oscillazioni del sensore potrebbero inviare consumi inesistenti. Talora questa soglia venisse superata, la percentuale di liquido consumata viene inviata in cloud, memorizzando l’ultima percentuale inviata [Fig. 8.2 "send water consumption"]. Il sistema continua quindi a monitorare di nuovo il livello per ulteriori consumi.

Inevitabilmente il liquido nella ciotola andrà a finire, questo evento innescherà una transizione, dipendente dalla presenza o meno dell’elettrovalvola. Se il sistema non prevede un rifornimento idrico il sistema passerà allo stato di notifica di acqua esaurita [Fig. 8.2 "finished water notify"]. In questo stato una notifica verrà mandata all’addetto ai rifornimenti. Quando la ciotola verrà ricaricata il sistema passerà in automatico nuovamente allo stato per il controllo dei consumi. Qualora il sistema fosse dotato di elettrovalvola, la transizione innescata la aprirebbe, passando allo stato di riempimento [Fig. 8.2 "fill water bowl"].

In questo stato il livello viene controllato continuamente, per non incorrere in allagamenti indesiderati. Un meccanismo di sicurezza temporizzato infatti controlla se un determinato periodo di tempo è passato senza che il sistema sia riuscito a riempire la ciotola con la valvola aperta. In caso affermativo il sistema va in blocco, chiudendo la valvola e passando allo stato di notifica di errore [Fig. 8.2 "water system error notify"]. Se il livello dell’acqua raggiunge il parametro desiderato invece lo stato torna a essere quello iniziale di osservazione.

8.1.2 Cibo

Per far fronte all’esigenza di monitorare i consumi di cibo dell’animale è stata introdotto un sensore di peso [Fig. 8.1]. Il sensore deve ritornare un valore proporzionale alla quantità di cibo presente nella ciotola. I consumi dell’animale verranno inviati in cloud.

Riguardo all’esigenza di rifornire il cibo, la bilancia si deve interfacciare con un attuatore che si occuperà della distribuzione del materiale [Fig. 8.1 attuatore di sinistra]. Il design meccanico scelto è stato quello di un nastro trasportatore per la semplicità di realizzazione e l’efficacia. Altri design presi in esame comprendevano una botola che si aprisse e chiudesse, ma presentava problemi di forza per trattenere il cibo in caduta, e la vite di Archimede, ma presentava problemi nell’incastrarsi nel meccanismo dell’eventuale cibo in pezzi solidi. Il design con il nastro sfrutta la gravità per far cadere i pezzi su di esso e, all’attivazione, trascinarli con se permettendo ad altri di cadere. La bilancia rileverà l’incremento e fermerà il sistema alla quantità desiderata.

Per evitare che l’animale mangi il cibo durante la distribuzione, falsandone le misure, è stato introdotto un altro attuatore bidirezionale [Fig. 8.1] per estendere o ritrarre uno sportellino che ne previene l’accesso. Per determinare quando lo sportellino arriva al massimo o al minimo della sua estensione sono stati introdotti due pulsanti [Fig. 8.1] che segnalano quando fermare il movimento.

Infine per segnalare quando il cibo di scorta sta anch’esso per finire sono stati introdotti un laser e un sensore luminoso [Fig. 8.1] nella riserva di cibo. Se il cibo è presente il fascio laser verrà interrotto e il sensore non rileverà alcuna luce. Quando il cibo durante l’erogazione scende sotto una soglia critica, il fascio raggiunge il dispositivo di sensing e una notifica verrà inviata all’addetto.

Anche qui il sistema deve essere modulare per design: qualora non ci si voglia avvalere del sistema per rifornire la ciotola, i consumi devono comunque essere mandati in cloud con l’aggiunta di una notifica se il cibo nella ciotola sta per terminare.

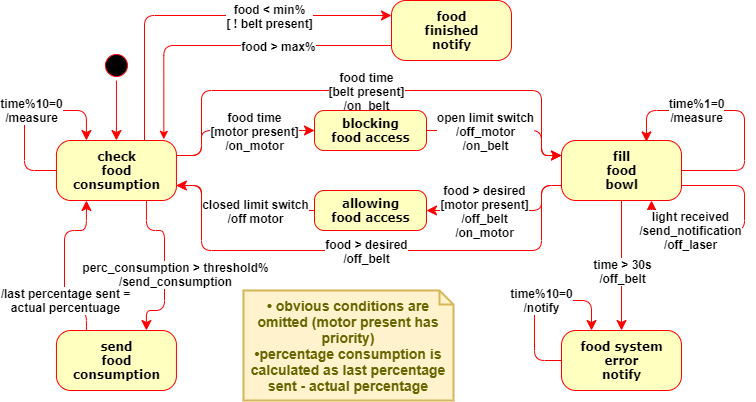

8.1.2.1 Macchina a stati

Anche in questo caso il comportamento, data la sua complessità, è stato modellato come una macchina a stati [Fig. 8.3]. Il comportamento è simile alla macchina a stati mostrata in precedenza, essendo l’attuatore per il rifornimento del cibo paragonabile all’elettrovalvola e la bilancia paragonabile al sensore di livello dell’acqua.

Inizialmente il comportamento prevede il controllo dei consumi in maniera ciclica tramite la bilancia [Fig. 8.3 "check food consumption"]. Anche in questo caso talora la soglia minima venisse superata, la quantità consumata viene inviata in cloud [Fig. 8.3 "send food consumption"]. Il sistema continua quindi a monitorare di nuovo il peso per ulteriori consumi.

Se è stato scelto di non usufruire della parte di rifornimento cibo, il sistema quando questo si verrà ad esaurire, passerà allo stato di notifica [Fig. 8.3 "food finished notify"]. Similmente al comportamento del sistema per l’acqua , quando la ciotola verrà ricaricata il sistema passerà in automatico nuovamente allo stato per il controllo dei consumi. In caso fosse presente il sistema di ricarica cibo completo, l’attuatore per chiudere l’accesso al cibo si attiverà, passando allo stato di chiusura [Fig. 8.3 "blocking food access"]. Una volta completata la chiusura il nastro per l’erogazione del cibo verrà attivato e il sistema passerà allo stato di erogazione [Fig. 8.3 "fill food bowl"]. Se non fosse presente lo sportellino per l’accesso al cibo, dallo stato iniziale si passerà direttamente a quest’ultimo attivando il nastro, senza il passaggio intermedio.

In questo stato il livello viene controllato continuamente, per un dosaggio corretto. Assieme al peso del cibo erogato, viene controllata anche la presenza del fascio laser. Qualora venisse rilevato significa che il cibo di scorta sta per finire e una notifica viene inviata all’addetto. Anche in questo caso è presente un meccanismo di sicurezza temporizzato che, dopo un periodo di tempo massimo, blocca l’erogazione e passa allo stato di notifica errore di sistema [Fig. 8.3 "food system error notify"]

In caso il cibo invece raggiunga la quantità desiderata, il sistema tornerà allo stato iniziale, garantendo eventualmente l’accesso al cibo tramite lo stato di apertura [Fig. 8.3 "allowing food access"]

8.4.1 Definizione di un ER

Nonostante non si tratti di un database relazionale, abbozzare uno schema Entity Relationship può essere utile per avere una buona visione di partenza di come devono essere gestiti i dati.

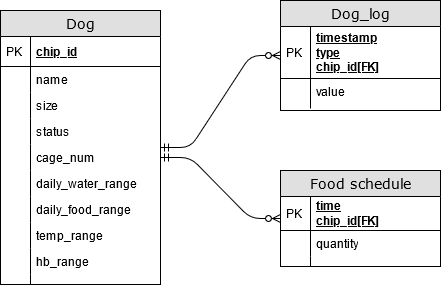

8.4.1.1 Informazioni sui cani

Il primo schema ad essere stato elaborato è stato quello che racchiude tutto ciò che ha a che fare con i dati di un cane, ovvero il profilo del cane, i dettagli della sua relativa distribuzione del cibo e le rilevazioni di cibo, acqua, temperatura e battiti che lo riguardano.

• Cane: il profilo del cane è modellato mediante la tabella Dog che, oltre alle consuete informazioni presenta anche le soglie, impostate dal veterinario, al di fuori delle quali si rileva un’anomalia.

• Programma dei pasti: l’entità Food_Schedule immagazzina gli orari e le quantità dei pasti. Il criterio secondo cui, nel caso standard, vengono decisi questi dati è la taglia, tuttavia si è deciso di collegare l’entità direttamente al cane poiché ciò permette di effettuare una programmazione più a grana fine. In questo modo, infatti, si può consentire ad un veterinario di effettuare modifiche sul regime alimentare di un unico cane, senza influenzare gli altri cani della stessa taglia.

• Rilevazioni: nello schema in figura è già stata collassata la gerarchia delle rilevazioni sopra elencate, concentrandole nell’entità Dog_log che ne distingue la natura mediante il campo type.

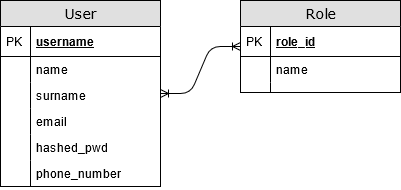

8.4.1.2 Informazioni sugli utenti

In fase di progettazione si voleva che il database gestisse anche gli utenti che agiscono sul sito, in maniera tale che ne fossero definiti i ruoli in base ai quali avrebbero avuto diversi permessi e una diversa visualizzazione dei dati sul sito web. Questo ER si distacca da quello relativo ai cani e si presenta in questo modo:

8.4.2 Individuazione degli accessi

Una volta ottenuta una bozza dello schema Entity Relationship si è passati a definire gli accessi in base alle query che sarà necessario chiamare per interrogare il database. Definire gli accessi si rivela essere di vitale importanza quando si lavora con un database come DynamoDB perché permette di impostare le tabelle in modo da rendere più facile l’accesso ai dati più richiesti. Per permettere ciò si è portati anche a introdurre delle ridondanze e a sacrificare l’integrità referenziale prediligendo i benefici sulle performance. Di seguito le interrogazioni suddivise per frequenza

• Frequenza molto elevata (ogni pochi minuti)

  • inserimento di una rilevazione riguardante consumi, parametri vitali del cane, valori ambientali

• Frequenza elevata (poche volte all’ora)

  • visualizzazione dei cani presenti

  • visualizzazione dei consumi di un cane

  • visualizzazione dell’ultima rilevazione di temperatura e battiti di un cane

• Frequenza media (una o poche volte al giorno)

  • visualizzazione storico delle rilevazioni di un cane

  • visualizzazione dei consumi di un cane

  • inserimento di un nuovo cane

  • interrogazione sull’orario e la quantità dei pasti

  • a fine giornata, comparazione dei consumi totali di acqua e cibo odierni, per ciascun cane, con i rispettivi range giornalieri contenuti nel profilo dell’animale.

• Frequenza bassa (meno di una volta a settimana)

  • impostazione delle soglie dei consumi di un cane oltre le quali vi è un’anomalia

  • impostazione delle soglie dei parametri vitali di un cane oltre le quali vi è un’anomalia

  • aggiornamento del programma dei pasti

  • aggiornamento dello stato di un cane

8.4.3 Definizione dei pattern di Primary Key e Sort Key

Dopo aver individuato le interrogazioni che verranno fatte sul database e le loro frequenze si è passati alla progettazione vera e propria dell’unica tabella del database. A differenza di un database relazionale, infatti, DynamoDB non permette di ricorrere alle join, se non con dei workaround la quale adozione è un chiaro sintomo del fatto che non si è scelta correttamente la tipologia di database da adottare. La tabella che è stata creata è strutturata con i seguenti campi:

• PK: o Primary Key, è la chiave primaria e consiste in una stringa che determinerà la natura del record a cui appartiene.

• SK: o Sort Key, è la chiave di ordinamento e consiste anch’essa in una stringa che segue uno specifico pattern e che assieme alla PK determinerà univocamente il record.

• Altri campi: che sono dati dall’unione dei campi di tutte le entità che si è deciso di coinvolgere, con l’aggiunta di alcuni campi introdotti per fornire un’indicizzazione o per inserire delle ridondanze che facilitino l’accesso.

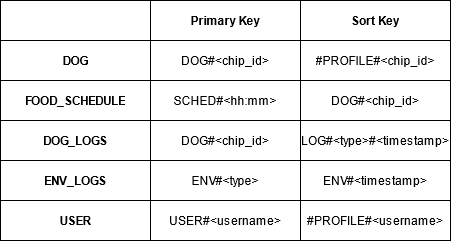

  I pattern che sono stati definiti per PK e SK sono i seguenti:



Dalla tabella, oltre ai pattern per i valori delle chiavi è possibile anche intuire il modo in cui si è deciso di effettuare la trasposizione dallo schema relazionale. Si può notare infatti che:

• Food_Schedule: si è deciso di mantenere la programmazione dei pasti separata dai dati del cane poiché mantenerla come struttura dati all’interno del profilo avrebbe reso meno immediata la modifica e il recupero degli orari e delle quantità che il sistema automatizzato deve erogare.

• Dog_Log: la stessa decisione è stata presa per quanto riguarda i dati delle rilevazioni, poiché la query che permette l’inserimento di questi dati è quella che verrà chiamata con la massima frequenza ed era quindi importante facilitarne la fruizione.

• User: una sorte diversa è spettata ai ruoli ricoperti dagli utenti. Si è deciso di modellare i ruoli come una set di stringhe all’interno del profilo dell’utente, poiché si tratterebbe di un campo che viene modificato raramente.

8.4.4 Introduzione di indici e campi aggiuntivi

L’ultima fase è stata quella di individuare quali altre modifiche potevano essere apportate al risultato finale della tabella per favorire le interrogazioni. Si è deciso pertanto di:

• aggiungere i campi last_temp e last_hb nel profilo del cane per permettere una più prestante interrogazione nel momento in cui, nella homepage del sito si vogliono visualizzare le ultime rilevazioni dei parametri vitali del cane. In assenza di questi due campi sarebbe stato necessario interrogare il database con un range di timestamp sensato per ottenere una fetta dello storico delle rilevazioni, ordinarle e restituire la più recente. Questo per la temperatura che per la frequenza cardiaca.

• aggiungere un nuovo indice sul campo size per permettere di effettuare alcune query basandosi sulla taglia del cane.

9.1.0.0.1 Classe principale

Come spiegato nel capitolo Scelte tecnologiche cruciali, i microcontrollori sono stati programmati in MicroPython. Nella classe principale, condivisa e riutilizzabile tra tutti i microcontrollori, dopo la connessione a internet e al broker MQTT è stato creato uno scheduler. Questo si occupa di eseguire i task a lui assegnati, siano relativi al cibo, all’acqua, o ai parametri vitali. In questo modo è facilmente programmabile il comportamento di un microcontrollore con task modulari.

        # array of tasks
        print("Creating array of tasks")
        tasks = [smart_collar_temperature_task.get_behaviour(), smart_collar_heartbeat_task.get_behaviour()]  # array of coroutines

        # create the scheduler and start tasks
        print("--- Starting Scheduler ---")
        scheduler = Scheduler()
        scheduler.start(tasks)

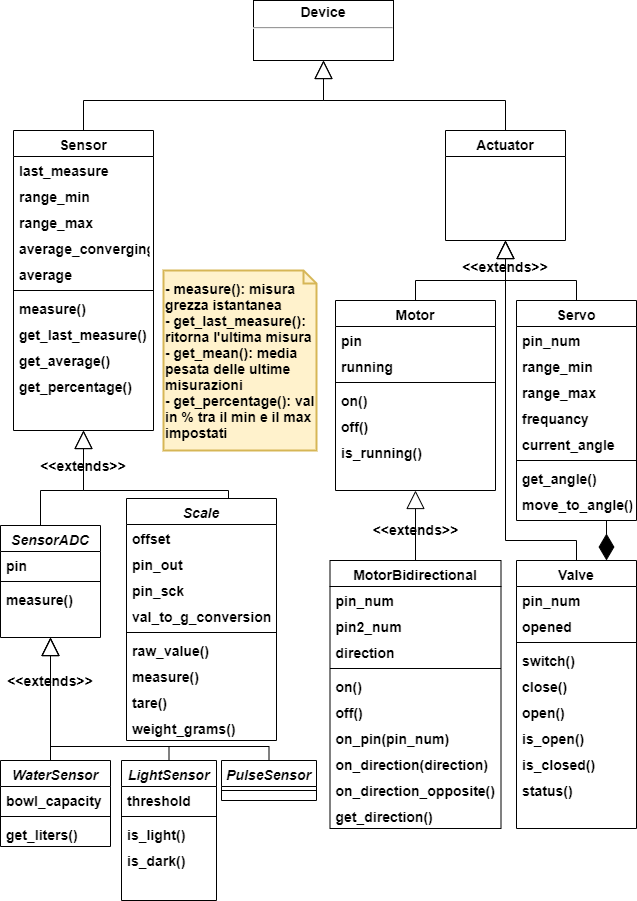

9.1.0.0.2 Classi per sensori e attuatori

Avendo adottato MicroPython è stato possibile usufruire del linguaggio ad oggetti per modellare attuatori e sensori come classi, con proprietà chiamabili all’occorrenza. Ogni classe è stata testata individualmente grazie ai test scritti appositamente per prevenire comportamenti indesiderati. Si può trovare il diagramma delle classi di ogni device con cui si interfaccia il microcontrollore in [Fig. 9.1].

In particolare, ogni device di sensing, è stato modellato ereditando dalla classe Sensor, che mette a disposizione una serie di metodi per poter calcolare la media pesata, la percentuale misurata nel range minimo e massimo e l’ultima misurazione. La media è pesata è calcolata esponenzialmente in base alle ultime misure, le quali hanno peso maggiore:

    def measure(self):
        """measures 3 times, measure is the mean of them, updates global average, returns measure."""
        sum_raw_measures = 0
        for _ in range(3):
            sum_raw_measures += self.raw_measure()
        self.last_measure = sum_raw_measures / 3
        # average calculated from last average, weighted and actual measure, weighted
        self.average = self.last_measure * self.average_converging_speed +                           self.average * ( 1 - self.average_converging_speed)
        return self.last_measure

9.1.1 Gestione Cibo e Acqua

        async def get_behaviour(self):
        """async method called returns a coroutine"""
            while True:
                # executes the current state
                await self.state()

        # state variable holds the current state, this is the initial state
        self.state = self.check_food_consumption

        # check consumption
        self.reduction_percentage = self.previous_sent_perc - self.scale.get_percentage()
        print("\t\tReduction Percentage: {:.2f}".format(self.reduction_percentage))
        if self.reduction_percentage >= PERCENTAGE_CONSUMPTION_THRESHOLD:
            self.state = self.send_food_consumption
            return

9.1.1.2 Acqua

Il task relativo alla gestione della ciotola dell’acqua è stato implementato, similmente a quello del cibo, in una classe apposita, per poter essere passato allo scheduler. Essendo i task più di uno, a questo punto è sorto naturale implementare una classe task da cui tutti quelli descritti nel seguente capitolo erediteranno. La logica a stati del design è stata implementata rispecchiandolo a pieno. Ciò perché la precedente modellazione dei sensori ha agevolato di parecchio la scrittura del codice, rendendolo pulito e facilmente comprensibile.

        # measure
        self.waterSensor.measure()
        print("\t\t\tWater Measure:  {:.2f}".format(self.waterSensor.get_percentage()))
        # check empty
        if self.waterSensor.get_percentage() < self.min_water_lvl_perc:
            print("\t\t\tWater LOW: {:.2f} < {:.2f}".format(self.waterSensor.get_percentage(), self.min_water_lvl_perc))
            if self.valve_present:
                print("\t\t\tOpening Valve")
                self.valve.open()
                self.state = self.fill_water_bowl
                return

In questo caso il sensore dell’acqua è stato ampliato con delle funzioni per il ritorno della percentuale. Non è possibile infatti dedurre il quantitativo bevuto da un’animale semplicemente dal sensore, poiché il range di questo è proporzionale all’altezza del liquido nel contenitore, ma non è dato sapere la sua capienza. Per questo motivo il parametro capienza massima può essere passato al dispositivo di sensing. Grazie a questo dato verrà calcolata la quantità di acqua bevuta al diminuire della percentuale rilevata dal sensore.

9.1.1.2.1 Comunicazioni

Entrambi i task di cibo e acqua adottano il protocollo MQTT per comunicare con il cloud. Lo scambio è bidirezionale ed è gestito dalla classe "MQTTManager". Questa si occupa dell’invio dei messaggi e, qualora il task "MQTTMessageChecker" sia in esecuzione, di ricevere i messaggi dal server. Questi messaggi innescheranno la gestione delle callback passando allo scheduler un task "MQTTMessageHandler". I messaggi sono scambiati in formato JSON. Ogni unità di controllo gabbia inizialmente si identifica mandando un messaggio al broker. In seguito vengono iniziate le rilevazioni per i consumi e, in caso di necessità, un messaggio affinché il server invii la notifica all’addetto.

9.1.2 Monitoraggio Parametri Vitali

        # measure temp
        if self.using_ds18x20:
            temp = self.check_ds18x20()
        else:
            temp = self.check_dht()
        # send data
        self.mqtt_manager.send_msg(self.topic, "Temperature: {}".format(temp))

9.1.2.2 Battito Cardiaco

Il task relativo al battito cardiaco svolge, come il precedente, delle misurazioni cicliche e invia i dati rilevati. Un parte particolarmente complessa è stata quella della gestione del sensore per il battito. Il sensore, qualora interpellato, fornisce un singolo valore direttamente proporzionale alla dilatazione dei vasi sanguigni. Ne deriva la necessità di attuare misurazioni frequenti per non incorrere nella perdita della breve variazione di un battito. Abbiamo stabilito la frequenza di campionamento in base a quanto segue: Considerando che in condizioni di riposo, i battiti per minuto di un cane - da intendersi come pulsazioni - sono generalmente compresi tra 60 e 140 bpm, in base alla taglia, età e razza, e il valore può raggiungere valori anche più alti qualora in movimento, abbiamo preso come valore limite da rilevare 150 bpm. Ciò, significa che il tempo di ogni ciclo cardiaco \(T_{cc}\) è: \[T_{cc} = \frac{1}{bps} = \frac{1}{\frac{bpm}{60}}= \frac{60}{bpm} \Rightarrow \frac{60}{150 bpm} = 0.4s\] Considerato che il ciclo cardiaco si compone in sistole (contrazione) e diastole (rilassamento), la fase sistolica è quella più facilmente rilevabile poiché la contrazione ventricolare causata è più violenta e breve. Questa fase durante le rilevazioni effettuate dura circa un mezzo del ciclo cardiaco e produce un picco nei valori particolarmente indicativo per rilevare il battito in mezzo al naturale rumore del sensore. Per non perdere il picco massimo il numero di campionamenti \(N_{c}\) durante questa fase è stato fissato a 20. La frequenza di campionamento minima risultante \(f_{min}\) è stata calcolata come: \[f_{min} = \frac{ \frac{1}{2} * T_{cc} }{N_{c}} \Rightarrow \frac{ \frac{1}{2} * 0.4s }{20} = 0.01s = 10 ms\]

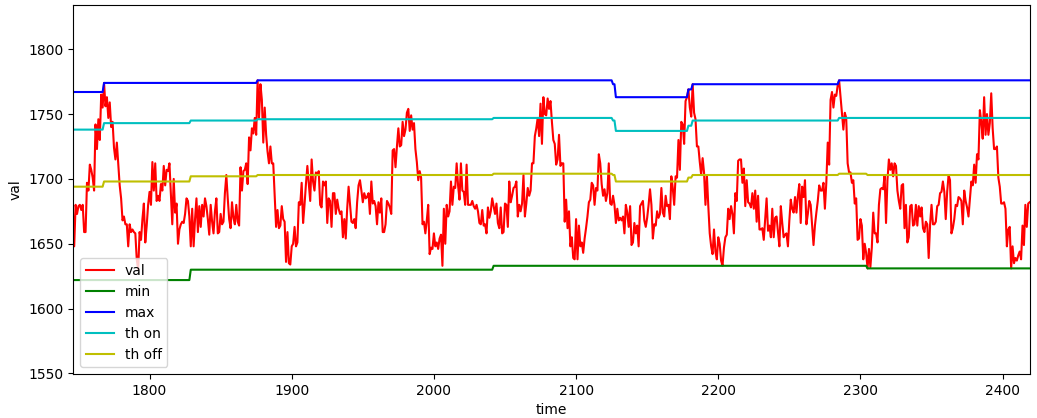

Salvando i valori risultanti e graficandoli con la libreria python "Mathplotlib" si ottiene una linea come quella di colore rosso in [Fig. 9.3]. Si può notare che il campionamento è sufficiente e permette di distinguere intuitivamente i battiti. Per rilevare le pulsazioni a livello digitale però è necessario formalizzare un altro modello matematico che non faccia incorrere il sistema in falsi positivi o falsi negativi. Un primo approccio si è basato su stabilire una singola soglia, oltre la quale il battito è rilevato e registrato. Questa soluzione si è rivelata inadatta in quanto il disturbo del sensore la farebbe attraversare più volte (si veda in [Fig. 9.3] poco prima del campionamento numero 2400 il valore attraversa la linea azzurra parecchie volte). Inadatti si sono rivelati anche i tentativi di normalizzare la linea dei valori, in quanto parecchio discontinui e di frequenza elevata, si perde la differenziazione dei picchi. Si è optato per stabilire una doppia soglia, la prima, più alta, oltre la quale il battito è rilevato, la seconda, più bassa, che determina la fine del battito. La prima volta che il valore attraversa la prima [Fig. 9.3, linea azzurra] una variabile registra il battito e nessun altra registrazione viene effettuata sino a che i valori non scendono sotto la soglia di fine battito [Fig. 9.3, linea gialla]. Queste soglie non possono essere fisse, variando la pressione di animale in animale e pure di giorno in giorno per lo stesso essere vivente. Per questo motivo i valori sono stati fissati per la prima a 4/5 e per la seconda a 1/2 tra minimo [Fig. 9.3, linea verde] e massimo [Fig. 9.3, linea blu] dei precedenti valori. La grandezza della finestra dei valori da cui prendere minimo e massimo è stata fissata a 250 valori. Questo perché, come si può notare dal grafico, comprende almeno due battiti. Un range troppo piccolo creerebbe dei minimi e massimi locali, rilevando picchi non propri e dando parecchi falsi positivi. Una finestra troppo ampia porterebbe a una staticità delle soglie rispetto alla variazione di pressione che creerebbe falsi negativi.

       val = self.pulse_sensor.raw_measure()
        self.history.append(val)  # add to history of values
        # crop to MAX_HISTORY length, getting the tail (last ones)
        self.history = self.history[-MAX_HISTORY:]
        # get min max in the history
        minima, maxima = min(self.history), max(self.history)
        # get thresholds
        threshold_on = (minima + maxima * 4) // 5  # 4/5
        threshold_off = (minima + maxima) // 2  # 1/2
        # if val goes above beat threshold and no beat has previously been detected.
        if val > threshold_on and self.still_beat == False:
            # beat detected
            self.led.on()
            self.still_beat = True  # prevents multiple appends for all the measures during a beat
            # once every beat
            self.beats.append(time.time())

Una volta rilevati i singoli battiti con il modello matematico, il calcolo del battiti al minuto è stato realizzato salvando la cronologia degli istanti di tempo per gli ultimi N battiti \(N_{beats}\). Sperimentalmente si è optato per 30 registrazioni per mantenere il valore dei bpm reattivo ma non dipendente solo da poche unità. Prelevando dalla cronologia il tempo passato \(T_{diff}\) per questi battiti, si può facilmente derivare il rateo di \(bpm\) attuale tramite la formula: \[bpm = \frac{ N_{beats}*60 s/min }{T_{diff}} = \frac{ N_{beats}*60 s/min }{T_{last}-T_{first}}\] Il battito cardiaco risultante viene poi inviato periodicamente al Database e, qualora ci fossero anomalie, una notifica viene invece generata e inviata immediatamente.

        # calculate bpm
        beats_time = self.beats[-1] - self.beats[0]  # time difference between end and start of the queue
        if beats_time:
            bpm = (len(self.beats) / beats_time) * 60
            print("HeartBeat: {}".format(bpm))
            # if outside range
            if bpm < self.min_heartbeat or bpm > self.max_heartbeat:
                # send notification now
                self.mqtt_manager.send_msg(MQTT_NOTIFY_TOPIC, ujson.dumps({"Notify":"Heartbeat is abnormal: {}".format(bpm)}))

9.1.2.2.1 Comunicazioni

I task di temperatura e battiti adottano anch’essi il protocollo MQTT per comunicare con il cloud. Lo scambio è bidirezionale per via della necessità di settare i range di temperatura e battiti per le notifiche di anomalia. Ogni unità collare inizialmente si identifica mandando un messaggio al broker. Successivamente partono le rilevazioni per i battiti e la temperatura. I parametri vitali vengono periodicamente inviati al server assieme ai messaggi per le notifiche di anomalie.

9.2.0.0.1 Comunicazione

La parte di comunicazione è stata gestita creando una classe MQTT apposita che permette di connettersi, disconnettersi, mandare dei messaggi e impostare le callback. Questa classe viene usata da tutte le classi successive per le comunicazioni. Infine, per passare lo stream video da un dispositivo ad un altro nella stessa rete, sono state incluse due classe "sender udp" e "receiver udp" atte allo scopo.

9.2.1 Motion Detection

Una delle due implementazioni proposte per il rilevamento di anomalie utilizza la motion detection. Questa tecnica si basa sul rilevare i cambiamenti dell’immagine corrente dato uno sfondo di riferimento. Il motion detector base è stato costruito come segue: Viene preso il frame corrente e viene sfumato con un filtro gaussiano per rimuovere minime differenze. Il risultato viene sottratto al frame di riferimento per il background. Nel nostro caso il frame di riferimento per il background viene aggiornato periodicamente. L’immagine che contiene le differenze viene passata attraverso una soglia per rilevare le zone con cambiamenti sostanziali e non minimi. Viene applicata la dilatazione per unire le zone discontinue in modo tale da unire aree vicine di cambiamento. Viene calcolata l’area delle zone di differenza e vengono scelte solo le zone con un’area maggiore di una soglia. Le zone scelte sono zone effettive di cambiamento dell’immagine.

    # blur
    gray_frame = cv2.GaussianBlur(gray_frame, (21, 21), 0)
    # compute the absolute difference between the current frame and reference frame
    frameDelta = cv2.absdiff(referenceFrame, gray_frame)
    thresh = cv2.threshold(frameDelta, 25, 255, cv2.THRESH_BINARY)[1]
    # dilate the thresholded image to fill in holes, then find contours
    # on thresholded image
    thresh = cv2.dilate(thresh, None, iterations=2)
    cnts = cv2.findContours(thresh.copy(), cv2.RETR_EXTERNAL,
                            cv2.CHAIN_APPROX_SIMPLE)

Il motion detector base è stato ampliato in altre due classi per comprendere l’invio di messaggi MQTT al rilevamento di un movimento ("motion detection mqtt") e lo streaming video assieme all’invio di messaggi ("motion detection mqtt stream").

9.2.2 Object Detection

La seconda implementazione proposta per la rilevazione di anomalie o intrusioni nel sistema di videosorveglianza fa uso di reti neurali per l’object detecion. La classe "object detection base" fa uso della rete neurale Yolo (una più approfondita discussione sulla scelta delle reti è presente nel capitolo Testing) per predire la presenza di oggetti anomali nella scena. Il codice permette di venir usato per il forward alla rete di una singola immagine, di un video, o di uno streaming da webcam. Nel mentre vengono calcolati i tempi di computazione per derivare gli FPS a cui il sistema sta andando. Assieme a questa classe è stata implementata la variante "object detection mqtt" con l’invio su MQTT del messaggio di anomalia e dell’oggetto rilevato per la notifica.

            # capture frame
            ret, image = cap.read()

            #predition
            boxes, confidences, classIDs, idxs = make_prediction(net, layer_names, labels, image, args.confidence, args.threshold)
            #draw boxes
            image = draw_bounding_boxes(image, boxes, confidences, classIDs, idxs, colors)

9.3.1 Considerazioni tecnologiche

L’applicazione è stata sviluppata utilizzando nodeJS e VueJS. Una scelta guidata dalla semplicità del framework javascript, che a differenza di React e Angular offre una curva di apprendimento ben più bassa, favorendo lo sviluppo. VueJS forniva inoltre il vantaggio di integrarsi perfettamente con AWS Amplify, a livello di front-end. Mentre a livello di back-end le comunicazioni sono perfettamente supportate dato che anche l’applicativo back-end è stato sviluppato con nodeJS.

Il comparto estetico è sviluppato utilizzando Vuetify, questa è un’estensione di VueJS che sembrava integrarsi meglio con il framework rispetto a BootstrapVue.

Per la comunicazione con le API REST si è scelto di utilizzare AXIOS rispetto ad AJAX, questo perché risulta di facile integrazione con VueJS, supporta le SPA e consente il facile utilizzo di Async e Await.

Mentre per le websocket si è scelto di usare le librerie di default, principalmente per la loro semplicità di utilizzo. È stata valutata l’adozione di Socket.io che forniva maggiori funzionalità e supporto a comunicazioni come l’utilizzo di fall back. Tali funzionalità, tuttavia, non erano utili per un utilizzo così basilare, pertanto l’idea di utilizzare questa libreria è stata accantonata.

Per quanto riguarda le route della pagina è stato utilizzato VueRouter, essendo l’unica alternativa.

Infine per facilitare lo sviluppo è stato utilizzato Vuex che consente di accedere da più punti ad un oggetto condiviso.

9.3.2 Note sul codice

Per questioni di velocità e leggibilità si è deciso di dividere l’applicativo su più view : Home e Login.

Ogni view è composta da più componenti che a loro volta sono composti.

Tutti gli elementi di VueJS sono stati strutturati seguendo il modello del Single File Components che prevede di inserire il codice per lo Style(CSS), Markup(Vue/HTML) e Script(JavaScript) tutto nello stesso file.

9.3.3 Difficoltà durante lo sviluppo

Lo sviluppo della Web App è stato fluido fino all’integrazione della prima chiamata alle API. Qui ci si è resi conto che le api non potevano essere chiamate direttamente dal Browser, mentre funzionavano perfettamente utilizzando sistemi come Postman e Reqbin.

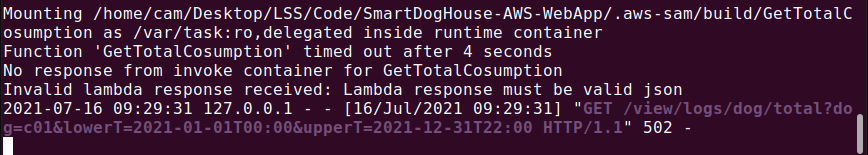

E’ stato più volte riscontrato l’errore Cross-Origin Resource Sharing (CORS), che riguarda la possibilità di utilizzare altre sorgenti per attingere alle informazioni. Questo genere di verifica viene effettuata solo dal Browser ed è invece saltata su Postman e simili.

Dopo un investigazione siamo giunti alla conclusione che in fase di sviluppo avremmo potuto consentire ogni richiesta. Abbiamo quindi aggiunto le seguenti linee di codice nel file Template.yaml di SAM, per istruire il proxy cors di AWS a rispondere alle richieste con i campi aggiunti:

        Globals:
          Api:
            EndpointConfiguration: REGIONAL
            Cors:
              AllowMethods: "'*'"
              AllowHeaders: "'*'"
              AllowOrigin: "'*'"

L’errore ha smesso di presentarsi, ma poiché avevamo la necessità di testare sempre più funzioni e non era pensabile effettuare il deploy di sam per ogni prova, abbiamo iniziato ad eseguire un’ istanza di AWS Lambda localmente tramite il comando : sam build && sam local start-api.

Giunti a questo punto il problema si è ripresentato e questa volta la soluzione è stata molto più ostica da trovare, nonostante il problema fosse lo stesso, ovvero la mancanza della risposta CORS.

Volenterosi di utilizzare e testare le funzioni lambda localmente abbiamo cercato una soluzione che risolvesse il problema in maniera esaustiva, giungendo finalmente una Issue che ha fornito la soluzione se pur non ottimale.

Il comando utilizzato: npx lcp –proxyUrl http://localhost:3000/

La soluzione adottata implica l’avviare un server proxy CORS che risponda alle richieste OPTIONS e poi reindirizzi all’immagine docker di lambda. Ovviamente la WebApp dovra contattare il proxy e non direttamente il container.

Nonostante gli sviluppatori di SAM confermino il supporto alle chiamate CORS locali non siamo riusciti a farle funzionare in altra maniera.

9.3.4 Deployment

Il repository è stato collegato e configurato per il continuous deployment, così da pubblicare le modifiche online non appena rilasciate, se il sito compila. Il sito, essendo pubblico, è stato protetto da password con l’utilizzo di Amplify.

9.4.1 Deployment

L’intero stack che esclude il database principale, Aws Aplify e i dispositivi IOT può essere dispiegato tramite il comando sam build && sam deploy Attualmente il deploy è dipendente da alcune variabili che sono configurabili con il flag -g, altre variabili sono incorporate e potrebbero essere scorporate alla stessa maniera se si volesse rendere il deploy multi-account.

9.5.1 Tool utilizzati

Durante lo sviluppo abbiamo utilizzato due strumenti per aiutarci aiutarci nella comprensione e nello sviluppo del sistema:

• NoSQL Workbench Il nuovo tool grafico di AWS ci ha permesso di visualizzare con maggiore chiarezza il database e di elaborare le query utilizzando PartiQL. Inoltre ci ha anche permesso di effettuare la creazione di tabelle utilizzando la connessione ad AWS.

PartiQL Una gradita sorpresa durante lo studi e lo sviluppo del database. Infatti questo consente di interrogare DynamoDB utilizzando la classica sintassi SQL, molto più espressiva dell’SDK javascript. Purtroppo l’implementazione al supporto PartiQL non è supportata totalmente e quindi grossa parte della sintassi SQL come proiezioni e query annidate non sono disponibili. Questo rende l’implementazione delle query più frammentata, e ci ha obbligato a riscrivere varie parti di codice e DB. Tali limiti sono intrinseci di DynamoDB e non una mancanza di sviluppo parziale.

10.1.1 Hardware

Per quanto riguarda l’automazione di cibo e acqua e il monitoraggio dei parametri vitali dell’animale sono state testate multiple soluzioni hardware. In fase di validazione del progetto sono stati prese in esame principalmente due board che soddisfacessero i requisiti di economicità, connettività e prestazioni: L’ESP8266 e il successore ESP32. Entrambi offrono la connettività Wi-Fi integrata e buona potenza computazionale, cosa di cui è carente la board Arduino, e un costo contenuto (5€ per il primo e 7€ per il secondo, dati del primo semestre 2021) rispetto alla board Raspberry. Quest’ultima board offre connettività e prestazioni ma i costi sono decisamente fuori budget per il committente e per la natura distribuita dei compiti. La piattaforma ESP si è rivelata un buon compromesso e quindi si è passati a testarne i due differenti modelli.

Dopo i testing eseguiti in fase iniziale sono emerse differenze sostanziali nei tempi di avvio del programma e di connessione. Inoltre l’ESP8266 ha riscontrato spesso problemi nel caricamento dei file e nell’esecuzione di micropython. Di seguito si riporta la tabella riassuntiva per i tempi di esecuzione/comunicazione, accompagnati dalle caratteristiche dell’hardware.

Alla luce della minima differenza di prezzo tra i due device rispetto alla capacità computazionale, la scelta è ricaduta sul più recente ESP32.

10.2.1 Hardware

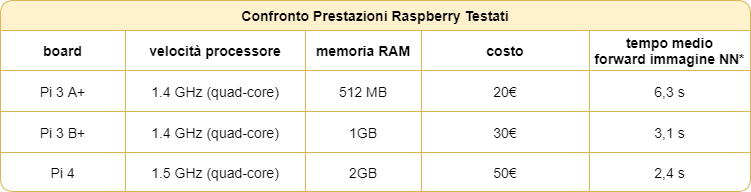

Come anticipato in precedenza, il lato visione, di per se più computazionalmente oneroso, ha reso necessaria un’analisi più approfondita delle performance e la scelta è ricaduta su Raspberry Pi e ESP32-CAM. Inizialmente stato implementato un server web in C, per l’ESP ma il development è stato in seguito interrotto per la scarsa potenza potenza di quest’ultimo nell’elaborazione delle immagini. E’ stato tuttavia ritenuto valido per un’alternativa economica per il semplice streaming video senza elaborazione e notifica. Le board Raspberry Pi testate sono state le seguenti, con i rispettivi tempi di elaborazione:

* i tempi si riferiscono all’attesa media per ottenere i risultati di object-detection attraverso una rete neurale con architettura Yolo3 con lo stesso set di immagini.

Considerando il rapporto costo/prestazioni, la scelta è ricaduta sul Raspberry Pi 3 B+ che con soli 0.7 secondi di distacco dal suo successore si posiziona su una fascia decisamente più economica.

10.2.2 Software

Per quanto riguarda il software sono state testate le prestazioni dei due metodi per la detection di anomalie/intrusioni.Il secondo, più elaborato, su riconoscimento oggetti per mezzo di una rete neurale.

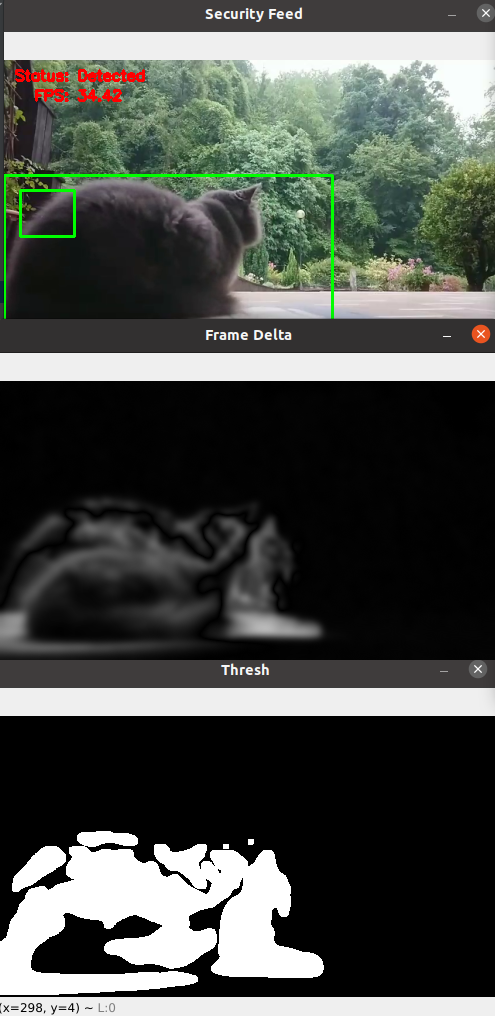

10.2.2.1 Motion Detection

Il primo, più lineare, si basa su elaborazione delle immagini tramite sottrazione dello sfondo per rilevare del movimento. Le semplici operazioni di sfocatura gaussiana, differenza, soglia e calcolo dell’area sono state studiate per ottenere alte prestazioni circa la velocità di esecuzione dell’algoritmo. I test sperimentali sulla piattaforma scelta Raspberry Pi 3B+ hanno rilevato una media di 30 FPS sul materiale di test. Questa misura si è rivelata parecchio costante, poiché l’algoritmo non effettua un’analisi semantica delle immagini ma semplicemente delle operazioni matematiche indipendentemente dal contenuto. L’unico overhead dell’algoritmo risiede infatti nel calcolo dell’area dell’immagine cambiata qualora presente. Più questa è grande più tempo viene impiegato per calcolarla. Rispetto ai tempi di esecuzione e alle normale fluttuazioni delle prestazioni non è stata rilevata una differenza degna di nota (Si vedano gli FPS nonostante la grande area rilevata in [Fig. 10.1]

La velocità dell’algoritmo va a discapito della precisione dello stesso. A seguito delle rilevazioni la matrice di confusione risulta non ottimale. Le motivazioni principali trovate risiedono nei seguenti scenari:

• qualora una figura da rilevare stesse ferma o si muovesse lentamente, la soglia non sarebbe abbastanza alta da venir rilevata e ciò comporta dei falsi negativi. Non avendo nozione della semantica dell’immagine, l’algoritmo non può venir calibrato ulteriormente.

• qualora un oggetto irrilevante (es: una mosca che passa vicino sulle lenti) produca un cambiamento significativo nell’immagine, la soglia viene superata e viene prodotto un falso positivo. Anche qui la mancanza di discernimento dell’algoritmo non può essere superata se non cambiandolo.

• qualora l’oggetto estraneo sia lontano l’area di cambiamento risulta piccola e non supera la soglia, producendo falsi negativi. Se la soglia viene abbassata si incorre in falsi positivi per via di minimi cambiamenti ambientali.

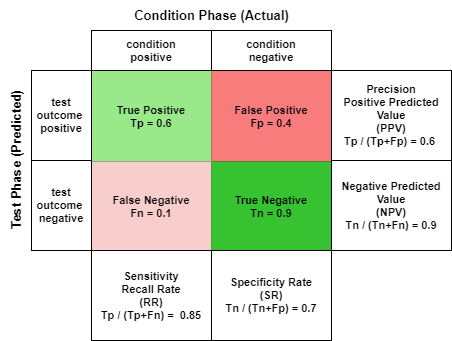

La matrice di confusione risultante in [Fig. 10.2] risulta chiaramente sbilanciata con parecchi falsi positivi. Questo deriva chiaramente dall’impossibilità discussa di discernere tra oggetti in movimento "non allarmanti" e viceversa. Per ovviare a questo problema nella sezione successiva si discuterà l’uso delle reti neurali e le prestazioni inerenti l’uso dell’object-detection.

10.2.2.2 Object Detection

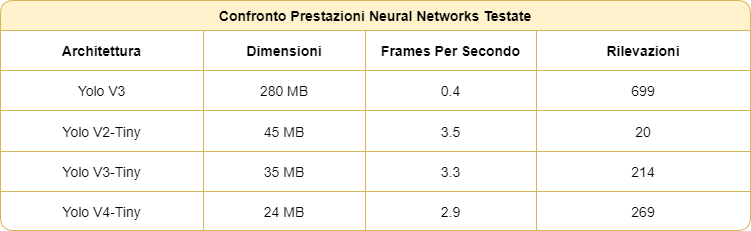

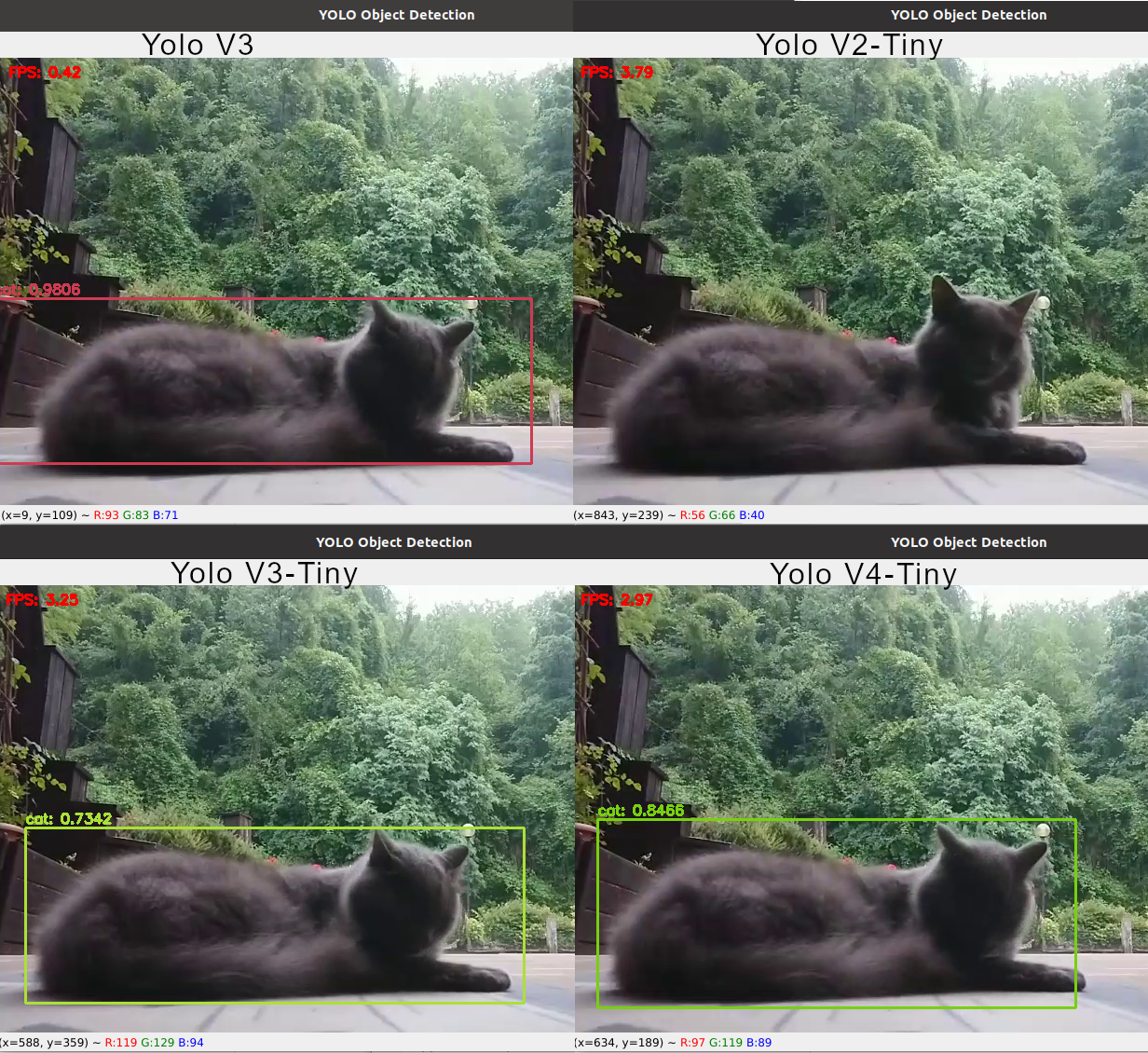

Il secondo metodo testato per la sorveglianza è l’object detection. Sono state confrontate 4 reti neurali per trovare la più adatta tra prestazioni e precisione. Nonostante sia stata scelta la board Raspberry tenendo il considerazione la potenza di calcolo, i fotogrammi al secondo hanno subito una brusca riduzione rispetto alla soluzione precedente. Il parametro minimo è stato fissato a 1 FPS, sotto il quale il divario temporale tra due immagini analizzate mancherebbe la rilevazione di possibili avvenimenti. La causa principale di tale crollo nelle prestazioni utilizzando questa soluzione è la mancanza di una GPU adatta nei Raspberry. Tale carenza è comunque colmabile con l’acquisto di espansioni USB dedicate all’espansione delle capacità grafiche della board (TPU). Immediatamente è risultato palese che le architetture delle reti tradizionalmente usate sui pc fossero troppo pesanti per il sistema ospitante. Per referenza è stata lasciata l’architettura (già di per se performante) Yolo3. Il focus quindi è stato soprattutto sull’individuazione di reti "leggere" che offrissero prestazioni adeguate. Sono state confrontate e testate le varie versioni "Tiny" della stessa rete come in tabella seguente:

Dopo l’analisi è risultato chiara la scelta della versione Yolo V4-Tiny, con il miglior numero di rilevazioni e una velocità adeguata alla videosorveglianza.

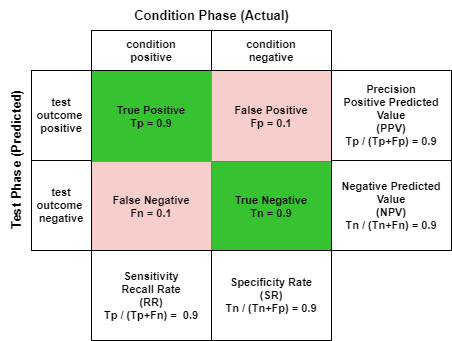

Le prestazioni sono state a livello di precisione sono state alte, come ci si aspetta da una rete neurale comparata "in the wild" a metodi tradizionali. Di seguito si riporta la matrice di confusione delle prove effettuate:

11.1.1 Adozione di HW specifico

L’utilizzo di Micro-python consente di sviluppare codice per una grande famiglia di micro-controllori. L’ESP-32 è stato scelto anche pensando ad uno sviluppo futuro dato che la sua famiglia presenta varie board che forniscono feature adatte agli ambienti più disparati. Su larga scala è ragionevole pensare che il codice di micro-python opportunamente riadattato consenta la scelta di una qualcunque di queste board alternative fornendo così un’adattabilità in termini di hardware elevata. Ad esempio, vi è la possibilità di integrare ESP che dispongono di tipi di connessione diversi, come l’ESP32-Ethernet-Kit V1.2 e l’ESP32-PICO-KIT-1.

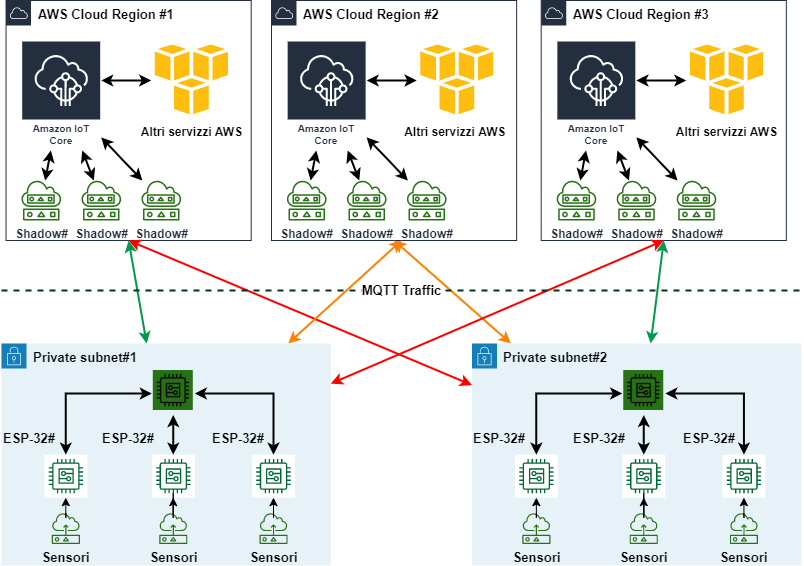

11.1.2 Centralina controllo

Dato che ogni ESP gestisce un singolo cane e ha una funzione critica, avere un ulteriore livello di controllo dell’ESP locale può aiutare nella preventiva rilevazione dei guasti locali dato che la rete locale è più affidabile ha una minore propensione ai guasti, fornendo alla centralina la possibilità di diagnosticare tramite messaggi interni eventuali guasti, effettuando controlli periodici.

L’integrazione delle funzioni tralasciate nell’applicativo locale realizzato durante questo progetto possono essere introdotte tramite Cloud formation mediante l’utilizzo di SAM (Serverless Application Model). Alcune di queste funzioni sono:

• Amazon Cognito: attualmente il sistema gestisce il salvataggio degli utenti all’interno del DataBase. In un’ottica di deployment su larga scala l’attuale soluzione risulterebbe poco adatta. Un approccio decisamente migliore sarebbe quello di affidare la gestione degli utenti ad Amazon Cognito ed integrarlo con Amazon AWS Amplify.

• Dynamo DB: il sistema attuale utilizza due tabelle Dynamo DB, la prima è creata tramite SAM e viene utilizzata per la gestione delle WebSocket, la seconda è creata manualmente e contiene i dati del canile. Dato che la seconda modalità non è applicabile su larga scala, sarebbe necessario automatizzare anche la creazione del database principale, specificando le varie proprietà come lo schema e i valori di throughput.

• IoT Core: è possibile automatizzare il rilascio dei certificati e dei permessi necessari per i dispositivi e aggiungere il relativo dispositivo shadow che mantiene l’ultimo stato conosciuto consentendo così di interrogare il dispositivo anche quando offline.

La libreria UMQTT di Micro-Python consente di utilizzare solo la QoS (Quality of Service) di livello 1 o 0. Attualmente il sistema utilizza QoS di livello 0. Poiché questo applicativo non ha particolari vincoli di velocità per lo scambio dei messaggi è possibile valutare anche l’utilizzo di una QoS superiore. Nel caso in cui si volesse avere la possibilità di avere una QoS di livello 2, che garantisce di ricevere messaggi con certezza, sarà necessario ricorre ad un’alternativa poiché UMQTT supporta fino al livello 1. Sarà inoltre necessario sostituire il broker MQTT di IoT Core con un broker in grado di supportare lvl 2, come ad esempio HiveMQ

11.3.1 Sicurezza

Nella realizzazione della soluzione attuale non ci si è preoccupati particolarmente della sicurezza. Attualmente le API REST disponibili su API Gateway sono prive di qualunque tipo di autenticazione, questo vale anche per le WEB Socket. Per effettuare il deploy dell’applicativo è necessario autenticare ogni richiesta utilizzando, ad esempio API Gateway Lambda Authorizer. Ciò richiede la scrittura di policy dedicate e maggiormente restrittive rispetto alle attuali full access policy.

Attualmente i micro-controllori, per autenticarsi presso AWS, utilizzano una chiave privata senza verificare la validità del certificato del server. Questo espone i micro-controllori ad un attacco di tipo man in the middle. Se si volesse fare un utilizzo reale del sistema, questo sarebbe un problema da risolvere in maniera prioritaria.

Se il sistema dovesse essere dispiegato su larga scala si dovrebbe tenere in considerazione il fatto che, a fronte di modifiche a livello di codice, sarebbe pesante dover fare ogni volta il deploy in corso d’opera per testare le funzionalità. Per questo motivo è utile fare in modo che le funzionalità possano essere provate anche in locale, permettendo così di fare il deploy solo quando davvero necessario. Per abilitare il testing in locale è possibile utilizzare SAM CLI che permette di hostare localmente un’istanza Docker per le chiamale Lambda.

12.1.0.0.1 Sara Kiade

• progettazione e realizzazione del database

• implementazione logiche di interrogazione e calcolo nel back-end della Web-App

• implementazione e testing delle funzioni nel front end

• stesura template delle funzioni nel back-end

• configurazione SAM

• prototyping della sensoristica

• realizzazione diagrammi sequenza

12.1.0.0.2 Gyordan Caminati

• implementazione del front-end

• integrazione nelle adeguate pagine del front-end delle chiamate al backend

• configurazione SAM

• implementazione di alcune funzioni nel backend

• scheduling di funzioni lambda innescate da Crono Cloud Watch, MQTT, Api Gateway

• implementazione scheduler Micropython

• prototyping della sensoristica

• realizzazione diagrammi sequenza

12.1.0.0.3 Igor Lirussi

• implementazione scheduler Micropython

• implementazione funzioni core di Micropython e classi per sensori/attuatori

• implementazione sistema di videosorveglianza con motion detecion e object detection

• implementazione script di automatizzazione caricamento file

• prototyping della sensoristica

• progettazione e implementazione macchina a stati

La collocazione temporale degli sprint è descritta nel seguente diagramma di Gantt:

13.1.0.0.1 Sprint Planning

Pianificazione a inizio sprint degli obiettivi, tempistiche e responsabilità nel periodo dello sprint corrente. Diviso in due parti:

• parte 1 Viene raffinato e rivisto il product backlog, viene effettuata la scelta dello sprint goal (what).

• parte 2 Si decidono gli item e viene raffinato come implementarli (how). Effettuato con solo il team senza la figura del product owner

13.1.0.0.2 [Iterativo] Daily scrum

Breve meeting svolto giornalmente. Viene utilizzato per gli aggiornamenti sull’andamento del progetto, senza scendere nei dettagli implementativi.

13.1.0.0.3 [Occasionale] Pair Programming

Utilizzato per risolvere problemi che causano il blocco di un componente del team per parecchio tempo su una issue.

13.1.0.0.4 Meeting finale

Riflessioni e considerazioni finali sullo spint passato. Suggerimenti per migliorare il prossimo. Diviso in tre parti:

• Product backlog refinement aggiunta di dettagli e riordino del product backlog

• Sprint review è stato ispezionato l’incremento, il Minimum Viable Product o di risultati sul processo. Discernere cosa è stato fatto e cosa no

• Retrospettiva Considerazioni sul team stesso e sui miglioramenti per il prossimo sprint.

13.2.0.0.1 Deliverables

al termine di questo sprint si sono acquisite le competenze di base per poter iniziare a lavorare con AWS e i dispositivi IoT. Inoltre ci si è portati avanti con lo scheletro del sito.

• ambiente di lavoro Linux standardizzato e virtualizzato

• sito linkato, con le prime due pagine base: home e login

• ESP32 con firmware installato MicroPython, script e guida all’uso

• codice per sensori base, test relativi e stubs per eseguirli senza necessità del micro-controllore

• repository software con CI e test automatizzati

• database progettato e popolato con qualche dato ai fini di testing

13.3.0.0.1 Deliverables

al termine di questo sprint sono state implementate le funzioni base dei maggiori componenti per l’automatizzazione fisica di cibo e acqua e il relativo prototipo fisico. Sono state aggiunte sull’applicativo la vista delle informazioni dell’animale e l’impostazione del cibo da erogargli.

• codice per i sensori/attuatori per acqua e cibo, con stubs, test e automatizzazione. (Livello acqua, elettrovalvola, motore, bilancia, laser e rilevatore di luce)

• prototipo fisico per i sensori per acqua e cibo.

• database migliorato e rifattorizzato

• visualizzazione dei dati del cane sul sito

• visualizzazione dei grafici delle statistiche sul sito

13.4.0.0.1 Deliverables

• sviluppate query necessarie alla logica centrale dell’applicazione web

• grafici per la temperatura e l’umidità nell’applicazione web

• implementata coverage dei test Python, con relativa pagina web su Github pages.

• aggiunta Quality Assurance con SonarCloud, Codacy e Codefactor

• implementata Continuous Delivery con GitHub Actions e GitHub Releases

• implementata macchina a stati per food delivery e water automation

13.5.0.0.1 Deliverables

• sviluppate query complesse necessarie alla logica centrale dell’applicazione web

• repository dedicato delle funzioni JavaScript per AWS

• setup framework SAM per automazione AWS

• prototipo fisico per i sensori di temperatura e battito

• implementata macchina a stati per smart-collar heartbeat e temperature

13.6.0.0.1 Deliverables

• Completamento WebApp che permette all’utente di interagire con il sistema, visualizzando i dati e apportando delle modifiche.

• Completamento Back-end che gestisce la logica del sito

• Completamento gestione di sensori, attuatori e sistema di sorveglianza.

13.7.0.0.1 Deliverables

• Migliorie grafiche.

• Migliorie al codice.

• Video del prototipo.
